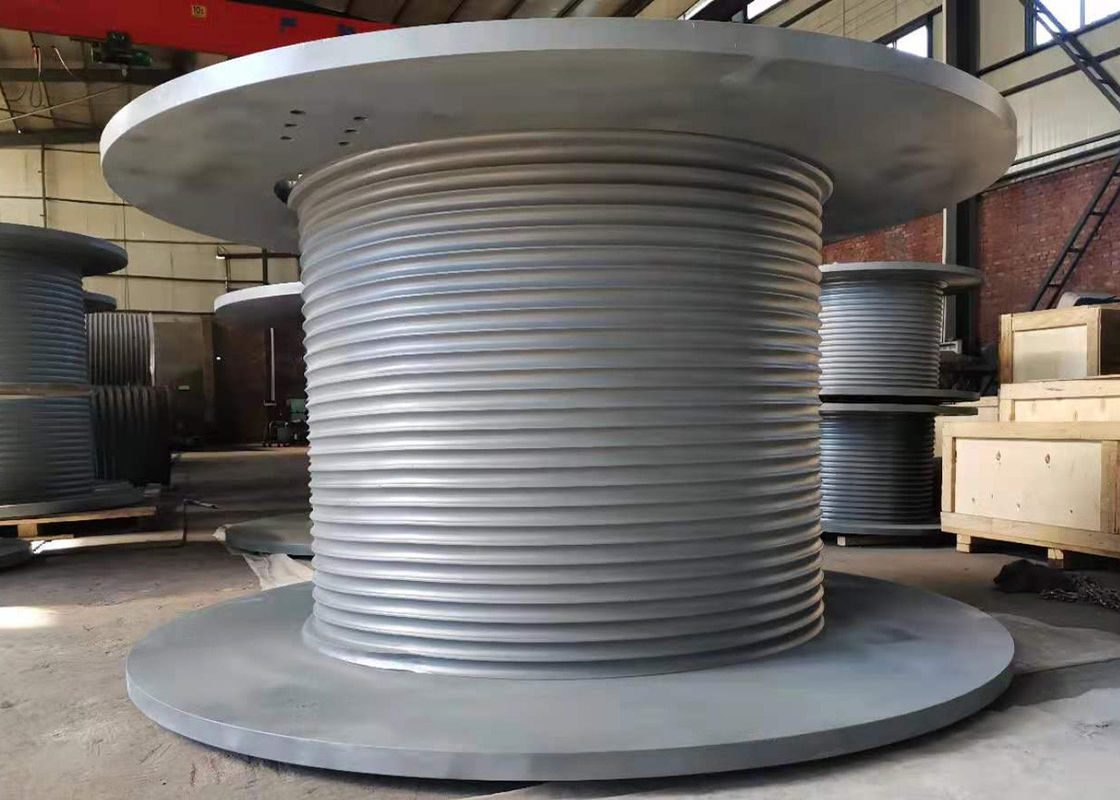

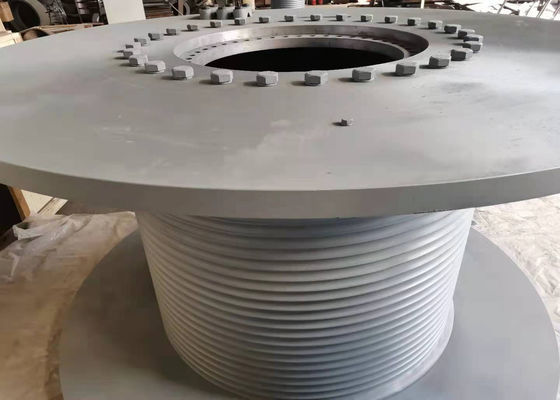

Tambour de treuil de câble métallique de l'approbation 30mm de CCS pour les machines de levage

Lebus cannelle le tambour de treuil de câble métallique de 30mm pour les machines de levage

Lancement de produit

Livres ont cannelé le tambour de treuil est conçues et produites spécifiquement pour rencontrer la demande de ce qui est employé. Selon le diamètre de la corde, longueur et type de construction, nous pouvons confirmer le modèle de cannelure.

Les caractéristiques des cannelures

1. Il a spécifiquement la cannelure pour faire le câble métallique bobinant la force ordonnée et uniforme sur chaque couche.

2. Il peut calculer les forces précises que la corde a imposé au tambour.

3. Le bobinage est totalement sous le contrôle, qui empêche des couches inférieures écrasé ou pincées par des couches supérieures

4. Avec la cannelure, la cannelure continue dans le fût est parallèle à la bride excepté deux points de croisement sur chaque Revelution où la cannelure se déplace à travers la moitié d'un lancement de tambour pour donner un lancement de traction du mouvement pour chaque lancement.

Paramètres de conception de tambour de treuil de câble métallique

1. Diamètre de tambour

2. Largeur entre les brides

3. Câble métallique ou diamètre de câble

4. Direction de rotation de câble métallique : à gauche et à droite

7. Matériel du tambour

8. Diamètre de bride

9. Charge de travail maximum de câble métallique

10. La capacité maximale du câble métallique/du câble

11. L'angle de position du tambour et de la poulie fixe

12. Mode d'entrée de corde

13. Si possible, fournissez les dessins détaillés de tambour :

Note : Le tambour est divisé en type intégral et type de fente, le traitement de dessin du besoin intégral.

Le diamètre intérieur du besoin fendu, diamètre extérieur, longueur, le diamètre du câble métallique, la direction de la cannelure de corde (gauche ou droit)

Structure d'ensemble du dessin

Technique de traitement
