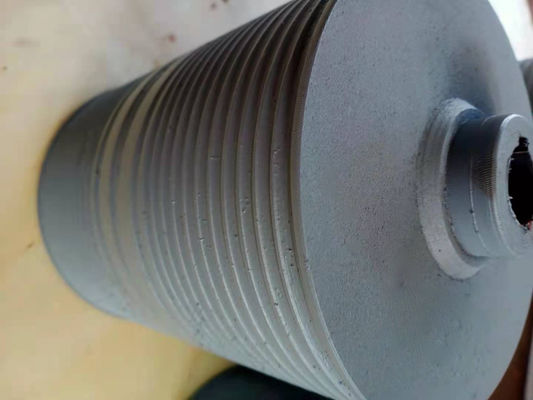

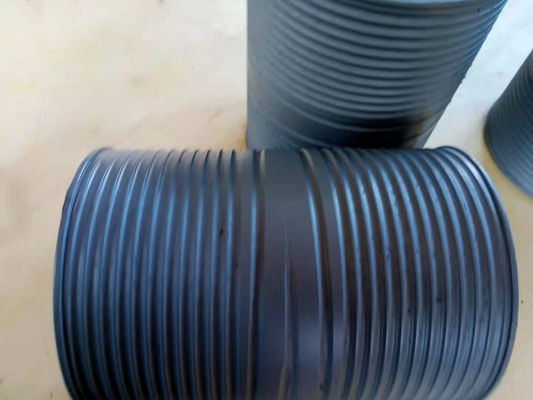

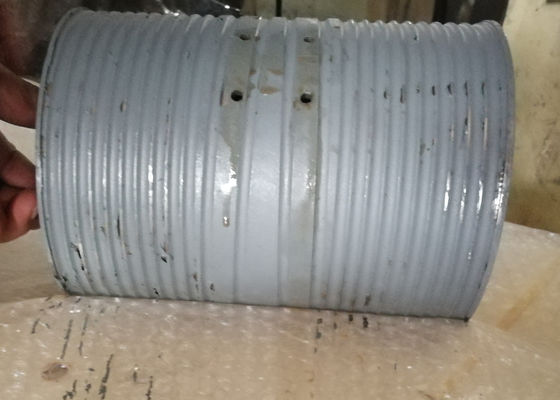

Le câble métallique d'acier au carbone battent du tambour du double tambour cannelé de treuil pour la grue de levage de tour
Introduction cannelée de tambour de treuil
Matériel cannelé de tambour de treuil : Acier d'acier au carbone et allié, acier inoxydable, aluminium, acier de haute résistance, etc.
Normes matérielles : GIGAOCTET, AISI, ASME, ASTM, JIS, DIN,…
Température ambiante : -40 ° C à +45 C de °
Température ambiante de Stroage : -40 ° C à +50 C de °
Type de cannelure de tambour : Cannelures en spirale ou cannelures de Lebus
La direction de rotation du tambour : À gauche ou droit
Méthode de transformation : Travail de machine
Diamètre de câble métallique : 3 MM~100 MILLIMÈTRE
Installation de fabrication : Centre d'usinage de commande numérique par ordinateur
Paramètres techniques cannelés de tambour de treuil
| Non : |
Diamètre de fil (millimètres) |
Tirant la force (KN) |
Direction de rotation |
Diamètre de tambour (millimètres) |
Longueur de tambour (millimètres) |
| 1 |
3~8 |
3~10 |
À gauche, droit |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
À gauche, droit |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
À gauche, droit |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
À gauche, droit |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
À gauche, droit |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
À gauche, droit |
>1000 |
<>1000 |
États de service de cannelure de Lebus
1. Les brides du tambour seront perpendiculaires pour battre du tambour du mur à toutes les conditions, même sous la charge.
2. La corde doit être gardée sous la tension en cours de bobinage de sorte que la corde soit écrasée contre le mur de cannelure. Quand le bobinage ne peut pas remplir cette condition, un rouleau de presse sera utilisé. On lui recommande généralement que la tension de la corde devrait être au moins contrainte de rupture de 2% ou charge de travail de 10%.
3. La gamme d'angle de flotte devrait ne généralement jamais être plus de 1,5 degrés et moins de 0,25 degrés.
4. Quand le câble métallique libéré du tambour circule la poulie, le centre de la poulie devrait être sur le centre du tambour.
5. La corde doit être maintenue ronde, non lâche, même sous la charge maximum.
6. La corde doit être structure d'anti-rotation.
Veuillez mesurer le changement du diamètre de corde sous la charge différente

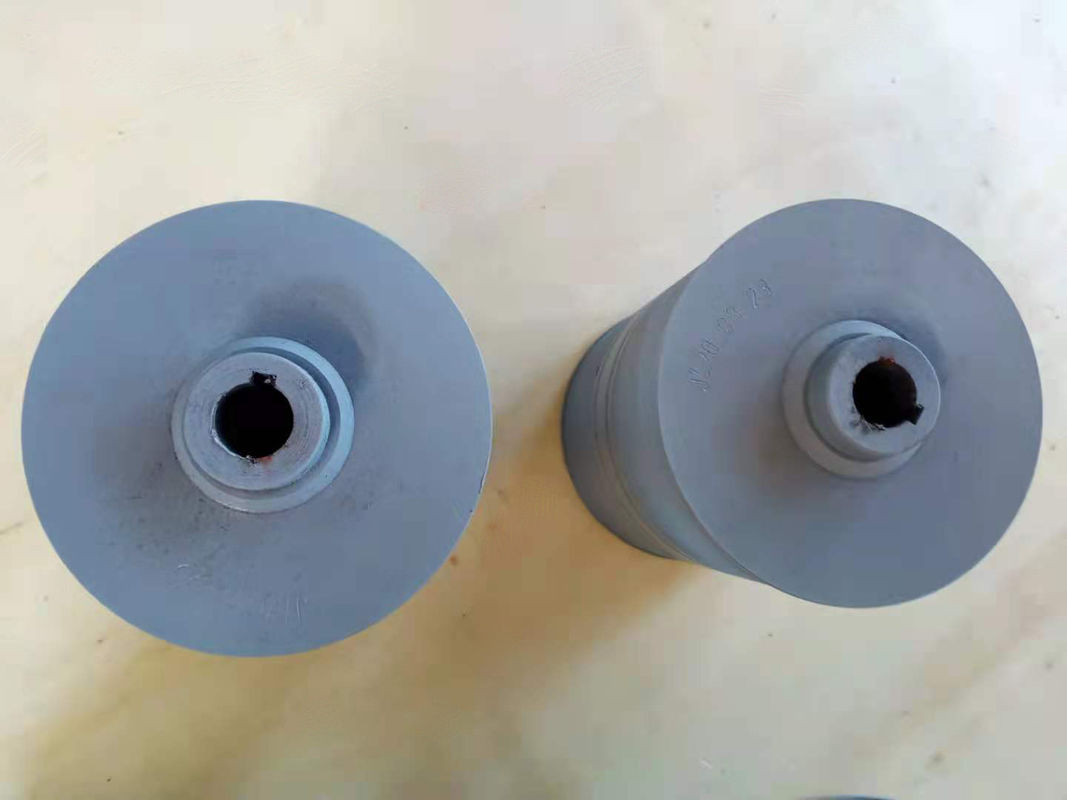

Structure cannelée de tambour de treuil
Composition en tambour de cannelure : Noyau de tambour, brides, axe, etc.
Traitement : Les tambours de corde avec des cannelures ont coupé directement en elles. Le tambour de treuil avec la bride, la cannelure de livres est coupé directement en corps du tambour, selon les exigences de clients, les brides sont soudés ou vis-boulonnés. la géométrie de cannelure est déterminée par la construction, le diamètre et la longueur de corde, et par application. le tambour a les dimensions de montage exigées pour les conditions de fonctionnement réelles.
Application de produit :
1. Machines marines en mer : Treuil en mer de grue de pétrole, treuil d'amarrage, treuil de traction, treuil de transport des personnes, treuil d'ancre, treuil hydrologique
2. construction des machines : Treuil de câble, grue à tour, empilant la machine, treuil hydraulique
3. industrie de gisement de pétrole : Plate-forme de forage de forage de pétrole, grue de tracteur de pétrole, installation de workover de pétrole, treuil de dispositif de pompage de Trailermounted, treuil de notation, etc.
4. Les machines de construction : Treuil de construction de mur de chiffon, grue d'enroulement, guindeau
5. treuil de extraction : Expédiant le treuil, Appui-tirant le treuil, le treuil de descente, etc.
6. machines de grue : La machine de levage de pont, grue à tour, grue de portique, treuil de grue de chenille
