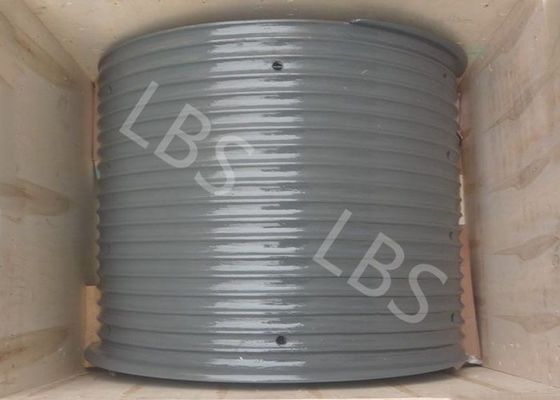

La finition galvanisée livres a cannelé des douilles de tambour pour le treuil d'expédition de mine
Paramètres de treuil d'exploitation minière
Tension statique externe de câble métallique : 10KN ;
Vitesse externe de câble métallique : ≥ 1.00m /s ;
Capacité de corde : 450m ;
Diamètre de câble métallique : 12mm ;
Diamètre de tambour : 220mm ;
Largeur de tambour : 307mm ;
Modèle de moteur : YBJ-11.4 ;
Puissance de moteur : 11.4KW ;
De vitesse de moteur : 1470r/min ;
Rapport total de vitesse : 41 ;
Poids de treuil : 578Kg ;
Y compris le moteur ;
Dimensions : 1073×766×727 millimètre ;
Démarreur magnétique antidéflagrant : QBZ-80/1140/660 ;
Bouton antidéflagrant de contrôle : LA81-3.
L'importance des rouleaux
Le tambour est l'une des la plupart des parts importantes du treuil
l'aperçu du Lebus a cannelé
Livres battent du tambour est un genre de cannelure pour l'enroulement multicouche du câble métallique présenté de l'étranger. En raison de cette cannelure de corde dans le fût
La majeure partie de la section circulaire est maintenue parallèle au visage d'extrémité de bride, seulement dans une section très petite et l'intersection de visage d'extrémité de bride,
Cependant, il y a un phénomène de la rotation, il est appelé « cannelure se pliante de corde » aussi.
Les années d'une utilité pratique a montré que ce genre de tambour avec la structure spéciale de cannelure de corde peut bien résoudre la difficulté du câble d'extraction multicouche
Le double système se pliant de cannelure de câble s'assure que le câble métallique de enroulement multicouche sur le tambour est complètement sans à-coup dessiné dans et déroulé du tambour
Avantage de livres Grroved
Ce système est toujours la méthode la plus efficace et la plus parfaite pour prolonger la vie du câble métallique. Les essais ont prouvé que l'utilisation avec des caractéristiques de câble métallique assortissent la cannelure de corde, tambour de Lebus peuvent prolonger la vie du câble métallique plus de 500%.
Livres de cannelure de corde fait la charge également distribuée entre les couches, et la pratique montre qu'elle prolonge considérablement la vie du câble métallique. En fait, la surface d'essai peut prolonger la vie de câble métallique par plus de 500%. La réduction des dommages de câble métallique augmente la sécurité et réduit le temps d'arrêt de machine.

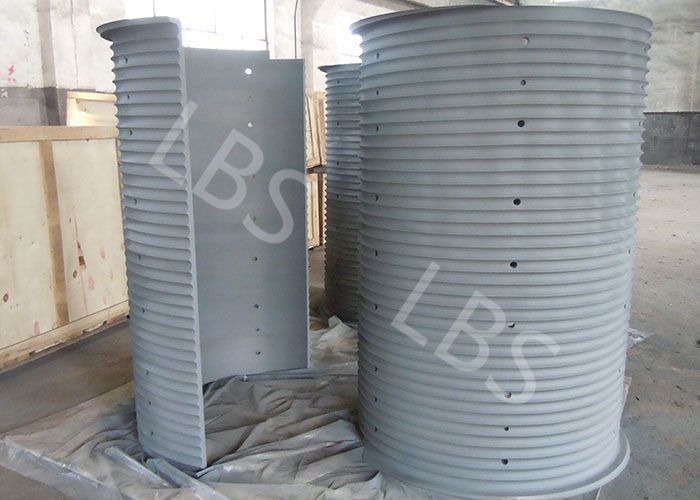

Lancement de produit
Matériaux des douilles : 20# en acier à faible teneur en carbone, 16Mn, Q235B, Q355B/D/E
L'utilisation les douilles : Soudé ou boulonné au noyau doux de tambour du treuil
Direction de rotation des douilles : Gauche ou droit
Installation de fabrication : Centre d'usinage de commande numérique par ordinateur
Environnement de travail : Environnement d'intérieur, extérieur, de pluie et de poussière
Altitude fonctionnante : Pas plus de 2000M
La température fonctionnante : -40~+50 CentigradWelded ou boulonné au noyau doux de tambour du treuil
Paramètres et application techniques :
| Non : |
Diamètre de fil (millimètre) : |
Direction de rotation |
Tambour principal
diamètre (millimètres) |
Longueur principale de tambour (millimètres) |
Application |
| 1 |
8 10 13 |
À gauche, droit |
430 |
763 |
Le treuil d'installation de workover d'huile,
Remorquage du treuil
Grue à tour |
| 2 |
13 18 20 |
À gauche, droit |
623 |
1144 |
Treuil d'ingénierie,
Treuil de levage, grue de chenille |
| 3 |
22 25 26 |
À gauche, droit |
730 |
1220 |
Installation de workover d'huile,
Treuil de notation |
| 4 |
18 22 32 |
À gauche, droit |
670 |
1240 |
Perçage Rig Winch,
drawworks |
| 5 |
28 32 36 40 |
À gauche, droit |
560 |
630 |
Treuil tournant de plate-forme de forage,
Équipement de levage |
| 6 |
26 28 32 45 |
À gauche, droit |
760 1146 |
1970 1765 |
En mer grue,
Grue marine, amarrant le treuil |

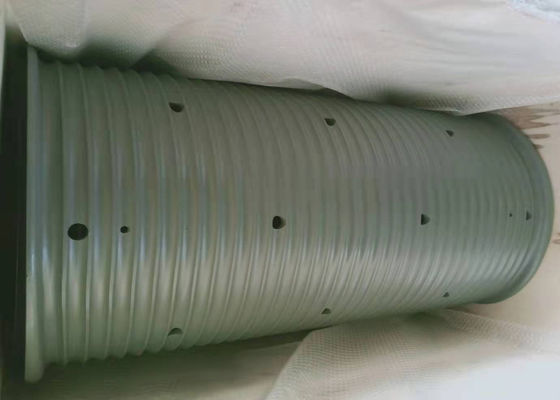

Structure de produit :
Tambour intégral de cannelure de corde : les tambours de corde avec des cannelures ont coupé directement en elles (avec ou sans les brides boulonnées ou soudées, au besoin). Le tambour de treuil avec la bride, la cannelure de livres est coupé directement en corps du tambour, selon les exigences de clients, les brides sont soudés ou vis-boulonnés. la géométrie de cannelure est déterminée par la construction, le diamètre et la longueur de corde, et par application. le tambour a les dimensions de montage exigées pour les conditions de fonctionnement réelles.
Avantage de produit :
Comparé au général a non cannelé le tambour (lisse) et le tambour cannelé par spirale, les douilles cannelées de tambour métallique a des avantages évidents dans l'enroulement ordonné de la corde multicouche de fil d'acier. Livres de double de pli cannelure de corde rend l'enroulement de la corde de fil d'acier plus lisse et la charge entre les couches est également distribuée, réduit l'enroulement et la corde irréguliers et désordonnés mordant en cours de disposition de corde de fil d'acier, réduit les dommages de la corde de fil d'acier, prolonge la durée de vie de la corde de fil d'acier, améliore la sécurité de l'opération d'équipement, et évite la période d'arrêt du matériel mécanique due au remplacement désordonné de corde.
