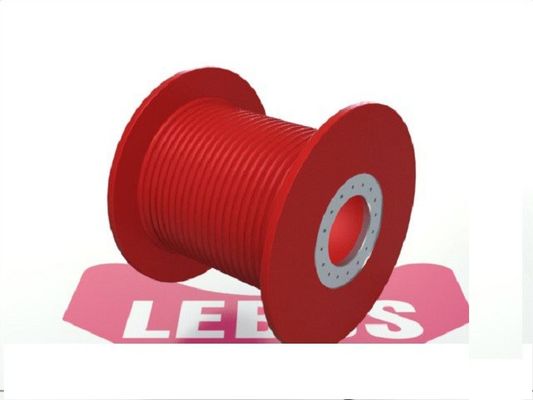

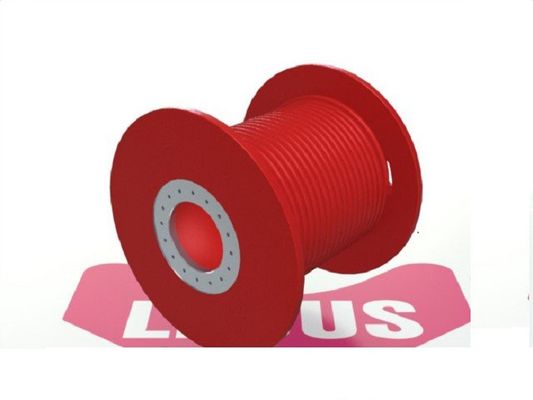

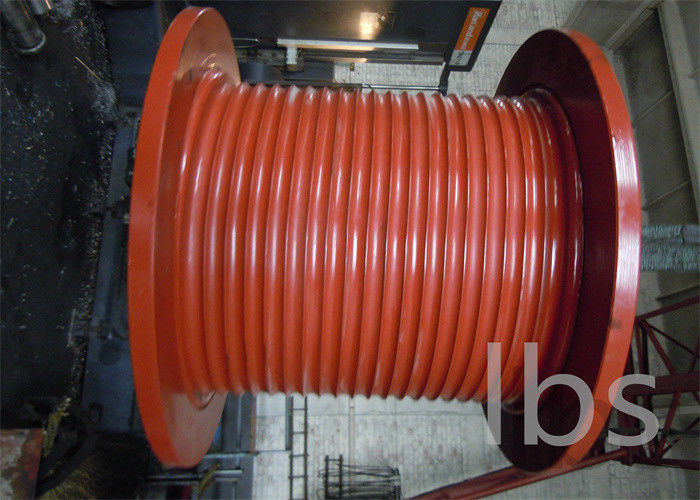

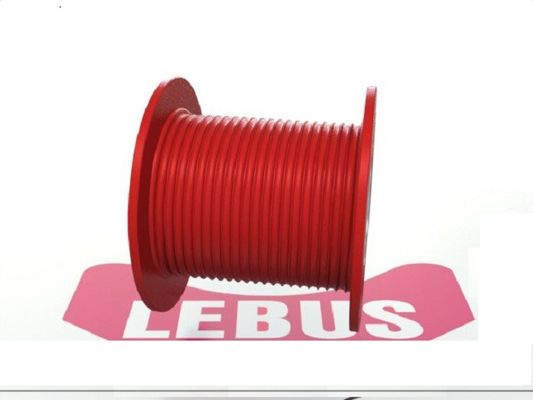

L'équipement de levage personnalisable Lebus a cannelé le tambour simple de treuil de câble métallique
Lancement de produit
Matériel cannelé de tambour de treuil : Acier d'acier au carbone et allié, acier inoxydable, aluminium, acier de haute résistance, etc.
Normes matérielles : GIGAOCTET, AISI, ASME, ASTM, JIS, DIN,…
Température ambiante : -40 ° C à +45 C de °
Température ambiante de Stroage : -40 ° C à +50 C de °
Type de cannelure de tambour : Cannelures en spirale ou cannelures de Lebus
La direction de rotation du tambour : À gauche ou droit
Méthode de transformation : Travail de machine
Diamètre de câble métallique : 3 MM~100 MILLIMÈTRE
Installation de fabrication : Cente de usinage de commande numérique par ordinateur
L'information produit
| Nom de produit |
L'équipement de levage personnalisable Lebus a cannelé le tambour simple de treuil de câble métallique |
| couleur |
client jaune de /black /gray/as |
| taille |
35*35*20 |
| Traction |
8/10/15/20 |
| couche |
1-7 |
| Capacité de câble métallique |
17-230 |
| Moteur hydraulique |
Comme client |
| Rapport de réduction planétaire |
I=5.23 |
| L/min |
36/56 |
Paramètres techniques
|
Non :
|
Diamètre de fil (millimètres)
|
Tirant la force (KN)
|
Direction de rotation
|
Diamètre de tambour (millimètres)
|
Longueur de tambour (millimètres)
|
|
1
|
3~8
|
3~10
|
À gauche, droit
|
>160
|
<1000> |
|
2
|
10~16
|
12~20
|
À gauche, droit
|
>320
|
<1000> |
|
3
|
18~24
|
20~80
|
À gauche, droit
|
>480
|
<1000> |
|
4
|
26~32
|
100~120
|
À gauche, droit
|
>640
|
<1000> |
|
5
|
34~40
|
150~200
|
À gauche, droit
|
>800
|
<1000> |
|
6
|
42~50
|
240~400
|
À gauche, droit
|
>1000
|
<1000> |
États de service de cannelure de Lebus
1. Les brides du tambour seront perpendiculaires pour battre du tambour du mur à toutes les conditions, même sous la charge.
2. La corde doit être gardée sous la tension en cours de bobinage de sorte que la corde soit écrasée contre le mur de cannelure. Quand le bobinage ne peut pas remplir cette condition, un rouleau de presse sera utilisé. On lui recommande généralement que la tension de la corde devrait être au moins contrainte de rupture de 2% ou charge de travail de 10%.
3. La gamme d'angle de flotte devrait ne généralement jamais être plus de 1,5 degrés et moins de 0,25 degrés.
4. Quand le câble métallique libéré du tambour circule la poulie, le centre de la poulie devrait être sur le centre du tambour.
5. La corde doit être maintenue ronde, non lâche, même sous la charge maximum.
6. La corde doit être structure d'anti-rotation.
7. Veuillez mesurer le changement du diamètre de corde sous la charge différente.
Avantage de produit :
Comparé au général a non cannelé le tambour (lisse) et le tambour cannelé par spirale, les douilles cannelées de tambour métallique a des avantages évidents dans l'enroulement ordonné de la corde multicouche de fil d'acier. Livres de double de pli cannelure de corde rend l'enroulement de la corde de fil d'acier plus lisse et la charge entre les couches est également distribuée, réduit l'enroulement et la corde irréguliers et désordonnés mordant en cours de disposition de corde de fil d'acier, réduit les dommages de la corde de fil d'acier, prolonge la durée de vie de la corde de fil d'acier, améliore la sécurité de l'opération d'équipement, et évite la période d'arrêt du matériel mécanique due au remplacement désordonné de corde.
Dessin d'étude de cannelure de LEBUS
