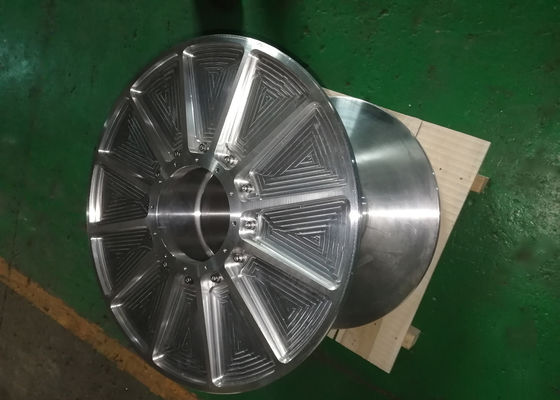

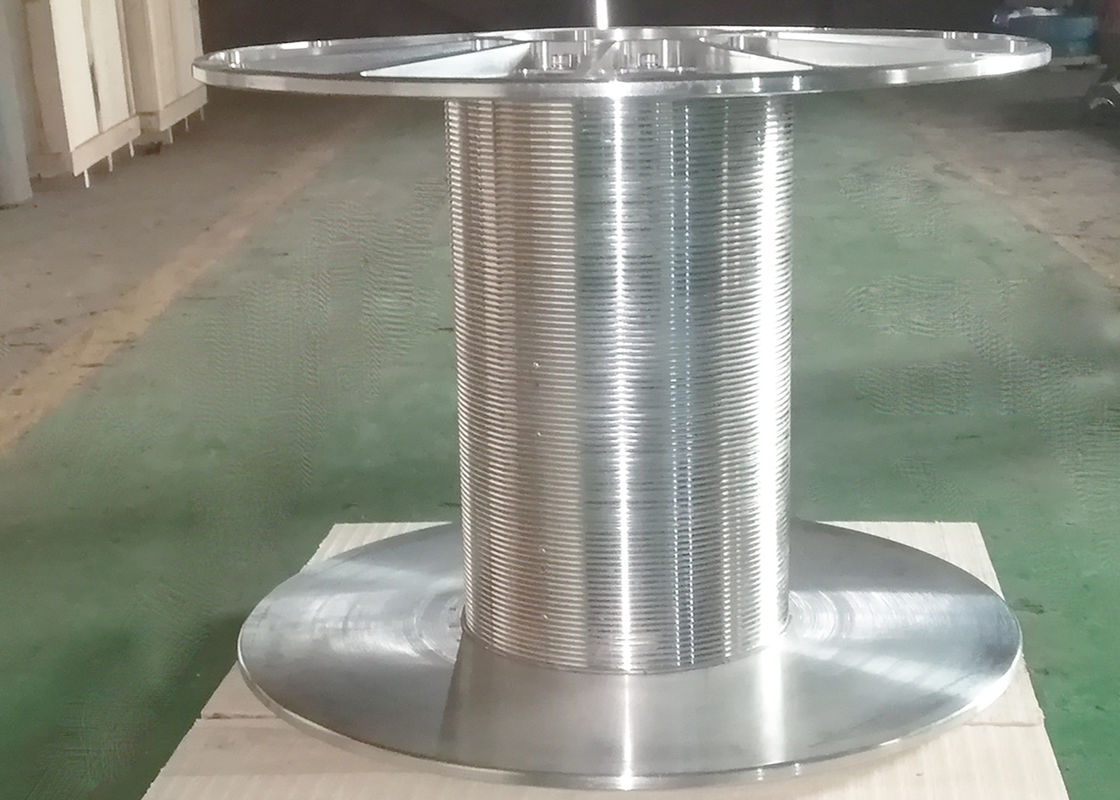

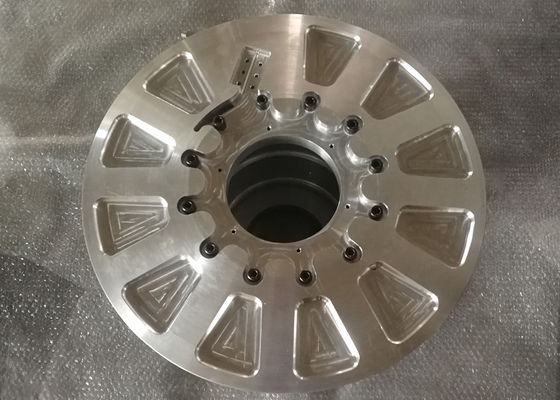

Le tambour de câble universel en métal de 4mm a prolongé le fil pour la construction

Tambour glissant prolongé de treuil de câble de câble métallique pour l'objet d'ascenseur

Le tambour est l'une des parts importantes de machines de levage, utilisées pour enrouler le câble métallique dans le mécanisme de levage ou le mécanisme de traction. En transférant la force d'entraînement fournie par le dispositif hydraulique ou électrique d'entraînement au câble métallique, le mouvement rotatoire du dispositif d'entraînement est transformé en mouvement linéaire exigé.

1. Selon le nombre de couches de enroulement :

1) Enroulement simple : Seulement 1 couche de câble métallique est enroulée sur le tambour, cannelure en spirale est habituellement coupée sur la surface de tambour.

2) Double enroulement : Le tambour est enroulé avec 2 couches de câble métallique, cannelures en spirale ou des cannelures de lebus peuvent être employées.

3) Multi-enroulement : Enroulement multicouche de câble métallique sur le tambour, utilisé pour la taille de levage particulièrement grande ou les occasions compactes de mécanisme, la surface des cannelures de lebus de coupe de tambour.

2. selon la méthode de transformation :

1) Tambour de moulage : Le matériel de moulage est habituellement acier moulé ou fonte.

2) Tambour de soudure : Le noyau de tambour est fait de tuyau sans couture ou a roulé avec la plaque d'acier, le noyau de soudure de bride et de tambour, et éliminer l'effort de soudure avant l'usinage.

3. Selon le nombre de segmentation de tambour

1) Double enroulement : Des cordes à deux fils peuvent être enroulées autour d'un tambour. La corde peut être enroulée dans la même direction ou dans la direction opposée

2) Multi-enroulement : La surface d'un tambour est divisée en plusieurs tambours par les cloisons, qui peuvent être utilisées séparément pour le câble d'extraction.

Quatre grues de tambour, grue de quatre crochets. Des cordes à quatre fils sont fixées sur un tambour, respectivement, du tambour, du fond du tambour, quand le tambour tourne, un conteneur de levage, l'autre conteneur vers le bas.

Composants structurels

Tambour, ensemble d'axe de tambour, qui est les composants de noyau du treuil.

Mécanisme de freinage, y compris le frein mécanique et le frein hydraulique (frein électromagnétique).

Chef de chat et assemblée principale d'axe de chat, utilisée pour serrer la boucle lâche de fil, objets lourds de levage ; Le treuil lourd d'installation inclut également un tambour de mise en liberté sous caution pour extraire le baril de noyau.

Système de transmission, l'introduction et la distribution de la puissance et transfert de mouvement, pour le treuil variable interne de vitesse en plus de l'axe de transmission et de l'axe de tambour, de l'axe principal de chat, mais également comprenant des chaînes, des vitesses, des pièces shafting et l'axe de transmission intermédiaire de plaque tournante.

Le système de contrôle, y compris les dents, dents, embrayage pneumatique, console de foreuse, pièces de soupape de commande, etc., est une partie intégrante du système de contrôle d'installation

Systèmes de lubrification, y compris la lubrification de beurre, la lubrification d'égouttement et la commande de joint, l'éclaboussure ou la lubrification obligatoire.

Un système de support avec un cadre soudé ou le cadre de coquille.

Installation de fabrication : Centre d'usinage de commande numérique par ordinateur

Direction de rotation des cannelures : À gauche

Diamètre de câble métallique : 3 MM~65 MILLIMÈTRE

Chaque couche enroule : 20,5 recouvrements

Couche : 5 couches

Type de cannelure de corde : Cannelure de corde de LEBUS

Nombre de cordes : Deux
