câble en acier au carbone à rainures spéciales double câble tambour à treuil
Description du treuil à double tambour
La batterie est l'une des parties importantes demachines de levage, utilisés pour enrouler des câbles dans un mécanisme de levage ou un mécanisme de traction.En transférant la force motrice fournie par l'appareil hydraulique ou électrique sur le fil de fer, le mouvement rotatif de l'appareil est transformé en mouvement linéaire requis.
Informations sur le produit
| le nom: |
câble en acier au carbone à rainures spéciales double câble tambour à treuil |
| Vitesse de levage |
00,95 à 1,27 m/s |
| Vitesse de rotation |
720 à 960 tours/min |
| Diamètre de la corde |
3 à 30 mm |
| Type de frange |
fil de fer |
| Rotation de la direction |
gauche ou droite |
| Application du projet |
levé |
| Paramètre |
peut être conçu |
| Application du projet |
l'exploitation minière, le forage pétrolier ou la mine de charbon |
| Diamètre du tambour |
900 mm |
| Largeur du tambour |
600 mm
|
Le principe de fonctionnement des doubles tambours
Double dLe lecteur de rhum, le lecteur à double crochet.Deux câbles sont fixés sur un tambour, respectivement, du tambour, du bas du tambour, lorsque le tambour tourne, un contenant de levage vers le haut, l'autre contenant vers le bas.
Le levier de remontage est divisé en levier de diamètre égal et en levier de diamètre variable en fonction de la forme du tambour.La structure du tambour de même diamètre est simple, facile à fabriquer, bon marché et largement utilisée.Lorsque l'on soulève un puits profond, le couple est très déséquilibré en raison de la grande variation de la longueur de la corde des deux côtés.Utilisation précoce de levier à diamètre variable (tambour conique cylindrique), maintenant plus d'utilisation de l'équilibre de la corde de queue.
Informations détaillées
1, le treuil doit être réglé selon les prescriptions du cahier des charges.Le tracé le long de l'alimentation en air est déterminé en fonction de la situation réelle du tracé, et le principe est de ne pas affecter le fonctionnement sûr.
2Dans la construction des treuils, il est possible d'utiliser autant que possible la creuse à pique, selon le type de support de la route, il est possible d'utiliser un hangar en bois ou un hangar en acier.Le support de la maille d'ancrage est utilisé lorsque le toit est intact, et le support d'échafaudage est utilisé lorsque le toit est cassé
3, 11,4KW fondation petit treuil devrait utiliser la coulée de béton, sa spécification de base est de 1,0×1,0×1,0 mètres.2:2; le rapport ciment-eau est de 0.4.
4, le treuil utilisé support d'échafaudage, de l'extérieur au cadre, entre le hangar et le hangar avec le support de bois ou la tige de traction reliée en un tout, la taille, aider à être rigide de retour solide.La distance entre les hangars ne doit pas dépasser 0.7 m. Lorsqu'un support de treillis d'ancrage est utilisé, l'espacement des rangées de boulons est de 800 × 800 mm.
5Le moteur du treuil doit être installé à l'intérieur du petit nid de treuil et l'espace d'exploitation ne doit pas être inférieur à 0,8 m. Le bouton de fonctionnement est sur l'étagère,et l'interrupteur est bien placé et ne doit pas gêner le fonctionnement du personnel.
6, d'autres dispositions conformément aux procédures opérationnelles.

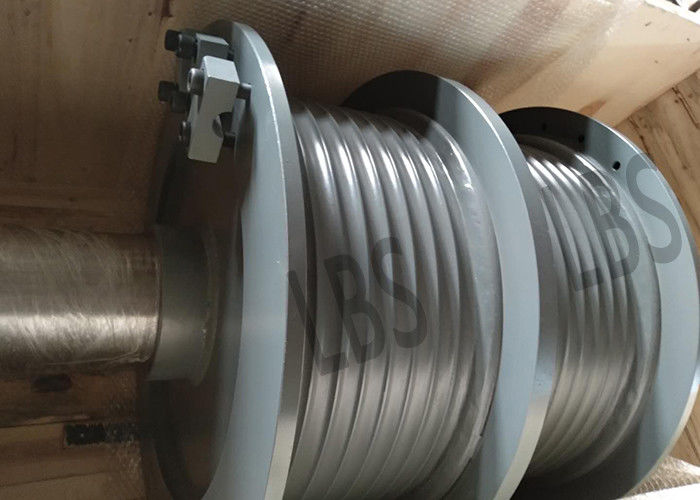

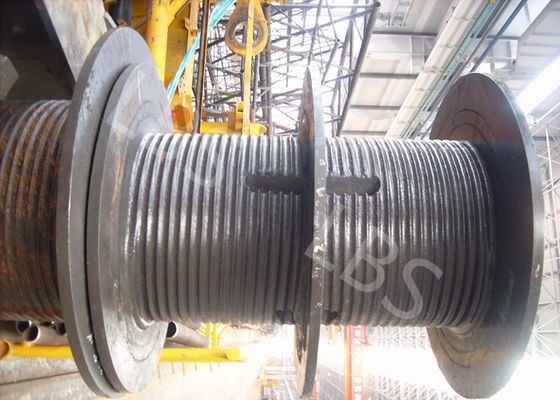

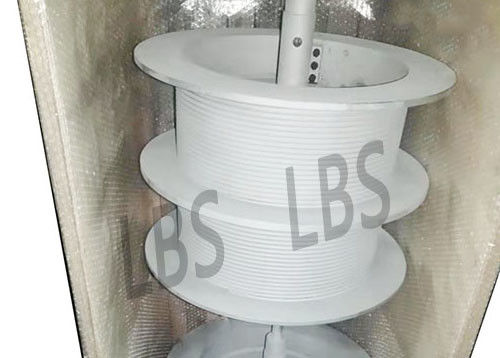

Caractéristiques du tambour:
Équipement de traitement: centre d'usinage CNC
Direction de rotation des rainures: gauche
Diamètre du fil de câble: 3 mm~65 mm
Chaque tour de couche: 20,5 tours
Couche: 5 Couche
Type de rainure de corde: rainure de corde LEBUS
Nombre de cordes: deux
dessin de la structure
