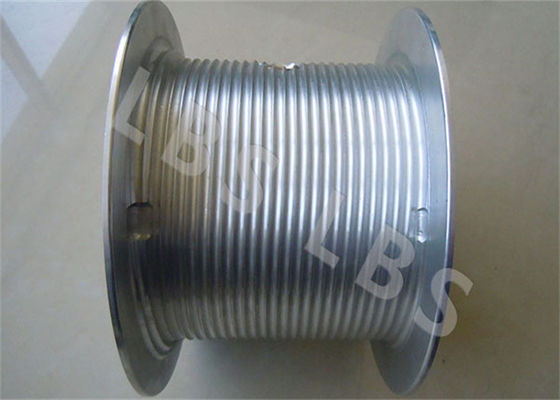

tambour cannelé par 12mm de câble métallique

12mm Grooved Wire Rope Drum
12mm Grooved Wire Rope Drum 12mm Grooved Wire Rope Drum 12mm Grooved Wire Rope Drum

Image Grand :  tambour cannelé par 12mm de câble métallique

Détails sur le produit:
Lieu d'origine: Shijiazhuang Hebei Chine
Nom de marque: LBS
Certification: CCS
Numéro de modèle: Non standard
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Négociable
Détails d'emballage: Cas en bois standard d'exportation
Délai de livraison: 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 150 ensembles par mois
Description de produit détaillée
Nom de produit: Tambour de treuil de câble Quantité de tambour: Simple ou double
Conception de tambour: Livres de cannelure ou cannelure en spirale Matériel: Acier
Taille: comme client Chaîne d'application: Équipement minier
Source d'énergie: Électrique Capacité de corde: 100~300M
Diamètre de corde: 6mm/8mm/12mm Statut extérieur: Zinc de jet ou peinture de jet chaud
Mettre en évidence:

Livres ont cannelé le tambour de câble métallique

,

tambour cannelé par 12mm de câble métallique

Tambour en acier fort de treuil de câble de câble métallique d'équipement minier de portance

Signle/double description de treuil de tambour

Le tambour est l'une des parts importantes de machines de levage, utilisées pour enrouler le câble métallique dans le mécanisme de levage ou le mécanisme de traction. En transférant la force d'entraînement fournie par le dispositif hydraulique ou électrique d'entraînement au câble métallique, le mouvement rotatoire du dispositif d'entraînement est transformé en mouvement linéaire exigé.

Classification de tambour

1. Selon le nombre de couches de enroulement :

1) Enroulement simple : Seulement 1 couche de câble métallique est enroulée sur le tambour, cannelure en spirale est habituellement coupée sur la surface de tambour.

2) Double enroulement : Le tambour est enroulé avec 2 couches de câble métallique, cannelures en spirale ou des cannelures de lebus peuvent être employées.

3) Multi-enroulement : Enroulement multicouche de câble métallique sur le tambour, utilisé pour la taille de levage particulièrement grande ou les occasions compactes de mécanisme, la surface des cannelures de lebus de coupe de tambour.

2. selon la méthode de transformation :

1) Tambour de moulage : Le matériel de moulage est habituellement acier moulé ou fonte.

2) Tambour de soudure : Le noyau de tambour est fait de tuyau sans couture ou a roulé avec la plaque d'acier, le noyau de soudure de bride et de tambour, et éliminer l'effort de soudure avant l'usinage.

3. Selon le nombre de segmentation de tambour

1) Double enroulement : Des cordes à deux fils peuvent être enroulées autour d'un tambour. La corde peut être enroulée dans la même direction ou dans la direction opposée

2) Multi-enroulement : La surface d'un tambour est divisée en plusieurs tambours par les cloisons, qui peuvent être utilisées séparément pour le câble d'extraction.

Chaîne d'application de treuil de extraction

Le treuil de mine est principalement utilisé pour des opérations de manipulation et remplissantes de minerai souterrain ou à ciel ouvert dans des mines en métal et d'autres mines. Il est principalement employé pour le transport horizontal de herse, et peut également être employé pour horizontal ou l'angle d'inclination n'est pas plus que 44° de transport de herse de pente, ne peut pas être employé en tant qu'équipement de levage. Le conducteur peut fonctionner à la main sur le côté du treuil, ou en poussant un bouton quelques mètres aux dizaines de mètres à partir du treuil.

Description de structure de treuil de mine

Le treuil de mine a un réducteur, un tambour principal, un tambour auxiliaire, un dispositif de contrôle, un dispositif en acier de guide-câble et une composition en moteur. Ces pièces sont respectivement installées à l'intérieur et en dehors de la coquille. La coquille est une partie avec la bonne rigidité, qui joue non seulement un rôle protecteur et soutenant, mais soutient également toute la charge. Elle est boulonnée à deux slideways reliés à la base. Le double treuil a une bobine principale (montée du côté droit, c.-à-d. près du moteur) et une bobine secondaire (montée du côté gauche). Un treuil de trois-tambour a un tambour principal (monté au milieu), deux sous-tambours (montés sur à gauche et à droite), ou deux tambours principaux (montés du côté droit et le milieu), et un sous-tambour (monté du côté gauche), chacun avec un dispositif de direction correspondant et un guide-câble en acier.

Dimensions de dessin

tambour cannelé par 12mm de câble métallique 0

Caractéristiques de tambour :

Installation de fabrication : Centre d'usinage de commande numérique par ordinateur

Direction de rotation des cannelures : À gauche

Diamètre de câble métallique : 3 MM~65 MILLIMÈTRE

Chaque couche enroule : 20,5 recouvrements

Couche : 5 couches

Type de cannelure de corde : Cannelure de corde de LEBUS

Nombre de cordes : Deux

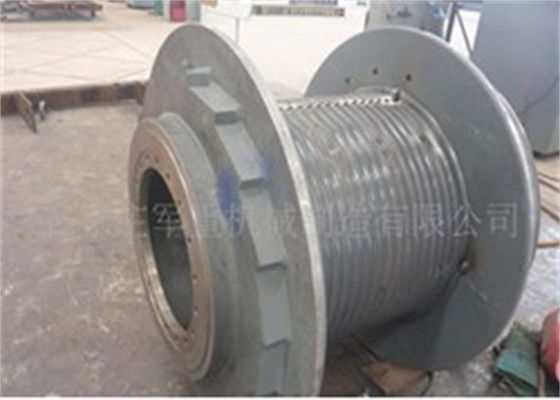

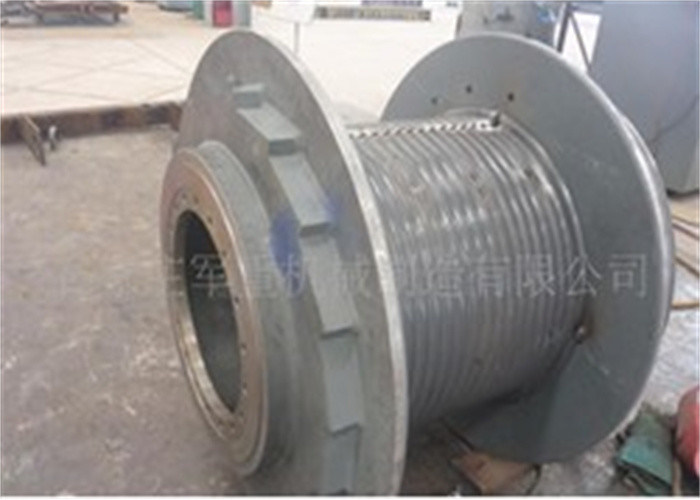

  • tambour cannelé par 12mm de câble métallique 1

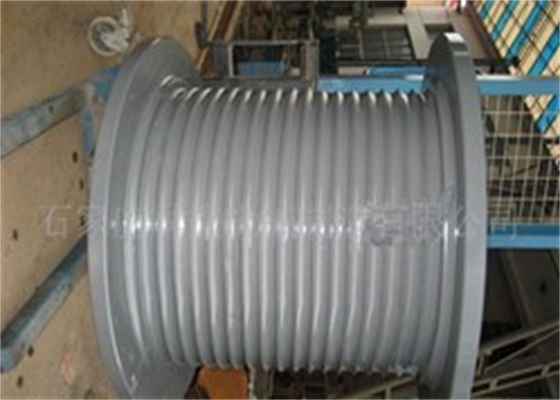

tambour cannelé par 12mm de câble métallique 2


tambour cannelé par 12mm de câble métallique 3

tambour cannelé par 12mm de câble métallique 4tambour cannelé par 12mm de câble métallique 5
