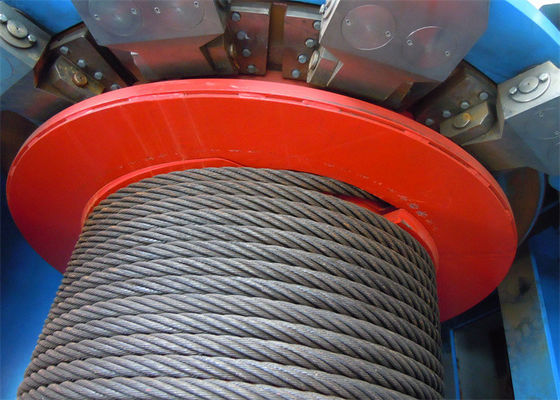

Tambours de enroulement multicouche de cannelure de Lebus de conception de câble métallique utilisés pour la tour Crane Winch
Représentation technique
Le treuil (drawworks) est le composant de noyau de la grue à tour, principalement employé pour livrer des outils, lève/pour descendre s et pour courir les outils de forage et les linceuls de tuyau dans le puits pendant le processus de forage.
Le tambour est le composant de noyau du treuil, la conception du baril de cannelure de LEBUS résout le problème de l'enroulement multicouche du câble métallique
Structure de produit
Composition en tambour de cannelure : Noyau de tambour, brides, axe, etc.

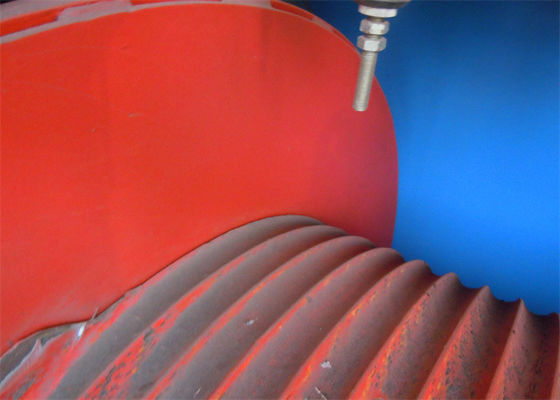

Traitement : Les tambours de corde avec des cannelures ont coupé directement en elles. Le tambour de treuil avec la bride, la cannelure de livres est coupé directement en corps du tambour, selon les exigences de clients, les brides sont soudés ou vis-boulonnés. la géométrie de cannelure est déterminée par la construction, le diamètre et la longueur de corde, et par application. le tambour a les dimensions de montage exigées pour les conditions de fonctionnement réelles.
Lancement de produit
Matériel cannelé de tambour de treuil : Acier d'acier au carbone et allié, acier inoxydable, aluminium, acier de haute résistance, etc.
Normes matérielles : GIGAOCTET, AISI, ASME, ASTM, JIS, DIN,…
Température ambiante : -40 ° C à +45 C de °
Température ambiante de Stroage : -40 ° C à +50 C de °
Type de cannelure de tambour : Cannelures en spirale ou cannelures de Lebus
La direction de rotation du tambour : À gauche ou droit
Méthode de transformation : Travail de machine
Diamètre de câble métallique : 3 MM~100 MILLIMÈTRE
Installation de fabrication : Centre d'usinage de commande numérique par ordinateur

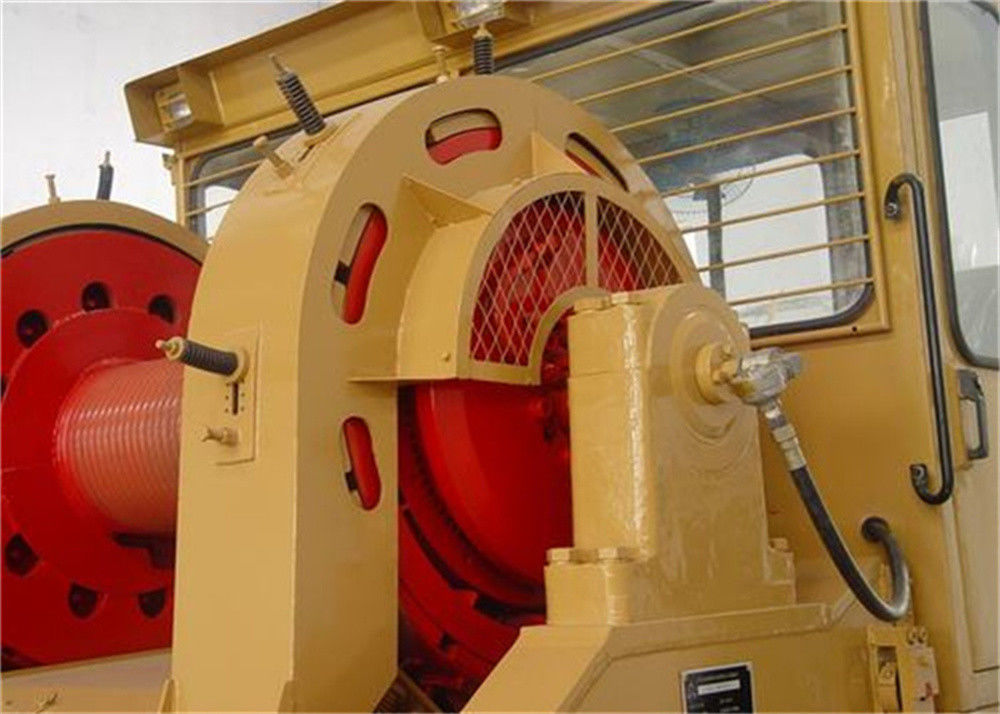

Utilisation de treuil
Les utilisations principales du treuil sont comme suit : d'abord, en tant qu'équipement de levage, il est employé pour le levage de levage et de descente de mine et l'équipement et les équipements de descente de suspension (levage), c.-à-d., le long du minerai d'axe, de la pierre de levage de déchets (gangue), personnel de levage, abaissant des matériaux, des outils et l'équipement ; En second lieu, il est employé comme équipement de transport pour l'établissement du programme et le transport au fond du minerai (moissonneuse), du minerai de râteau de gradin (scories) ou du remplissage, enlevant des colonnes, etc.
Paramètre de produits
|
nom de produit
|
Tambours de enroulement multicouche de cannelure de Lebus de conception de câble métallique utilisés pour la tour Crane Winch |
| Utilisation |
grue à tour, plate-forme en mer |
| Treuil à tambour |
suggérez livres (la spirale douce ou traditionnelle) |
| Fuction |
levage, grue, tirant |
| Champ |
en mer, grue, marine, forage de pétrole, exploitation |
| Diamètre de câble métallique |
3~199mm |
| Capacité de câble métallique |
100-1000M |
| Couleur |
rouge ou client |
| Original |
La Chine (continent) |
| Capacité de charge |
1-60KN |
| Vitesse de corde |
0-40m/min |
| Puissance |
hydraulique ou client |
Type de quelques produits paramètre pour votre référence : ce peut être conception pour répondre à l'exigence
| Modèle |
Posez plly la force
(t)
|
Vitesse de corde |
Diamètre inférieur de tambour |
Différence des pressions d'utilisation (MPA) |
Corde capaticty (millimètres) |
Diamètre du câble en acier (millimètres) |
Modèle de puissance |
| LBSTC1-10 |
30 |
0-35 |
305 |
15,9 |
65 |
15 |
XH2-420 D51 |
| LBSTC1-20 |
50 |
0-40 |
380 |
16,3 |
70 |
20 |
XH3-900 D240 101 |
| LBSTC1-30 |
80 |
0-40 |
470 |
15,6 |
100 |
24 |
XH5-1800 D240101 |
| LBSTC1-40 |
100 |
0-40 |
470 |
16 |
90 |
28 |
XH6-2000 D240 101 |
| LBS0F1-50 |
120 |
0-30 |
600 |
17,3 |
175 |
30 |
XH6-3000 D240101 |
| LBSTC1-60 |
150 |
0-30 |
640 |
17,8 |
143 |
38 |
XH7-4300 D240101 |
| LIVRES DE TC1-70 |
200 |
0-25 |
660 |
17,8 |
150 |
40 |
XH8-900d240101 |
équipement de produit
Notre usine a plus de 2000 ensembles d'équipement avancé tels que le moulage, la forge, la vitesse traitant, estampillage de tôle, rivetage, traitement thermique et traitement mécanique. Ces dernières années, le centre d'usinage de l'Allemagne CW1000, centre d'usinage d'axe de la commande numérique par ordinateur quatre, de tringlerie de cinq axes, poinçon de commande numérique par ordinateur, grande machine de meulage de fraisage de vitesse de commande numérique par ordinateur, grand sondage de plancher de commande numérique par ordinateur et fraiseuse, soudure par faisceau d'électrons de vide, machine de robot de soudure de commande numérique par ordinateur et de 80 petits pains et toute autre installation de fabrication avancée
Au sujet de nous
Notre première introduction de société de technologie de pointe ici et ailleurs, après des années de recherche et développement et d'amélioration, dans le domaine multicouche de levage de corde de rangée de câble métallique de machines a fait une percée importante,
En 2010, la société a obtenu le brevet de production de double tambour se pliant de cannelure de corde, et a fondé sa propre marque - livres. Actuellement, la société a formé un mûr et stable, mode de production de serializedproduct.
Paramètres requis
- Diamètre de câble métallique ou diamètre de câble (millimètres)
- Diamètre intérieur D1 (millimètres)
- Diamètre extérieur D2 (millimètres)
- Largeur entre les brides L (millimètres)
- Capacité de corde (m)
- Matériel :
- Direction de rotation : gauche ou droit ?
