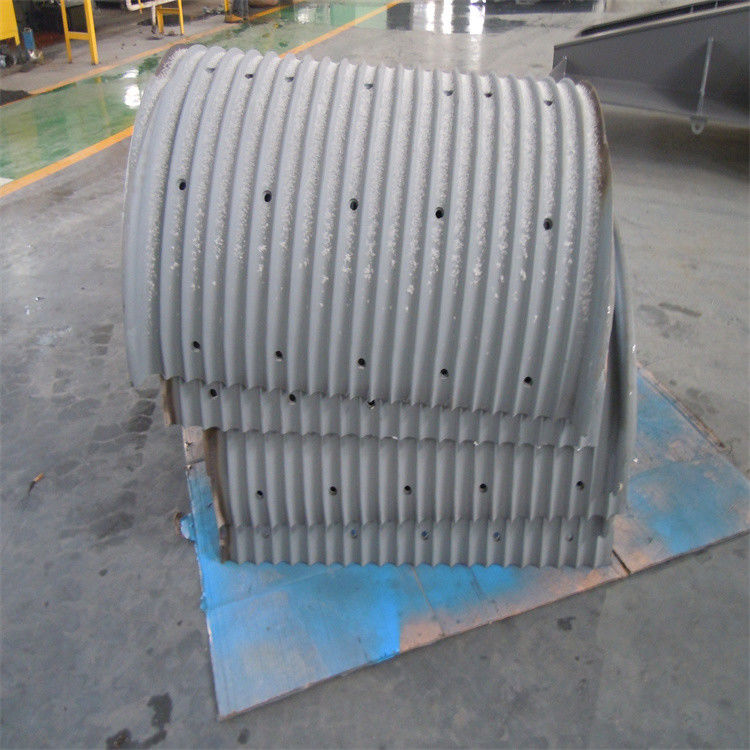

Douille personnalisable de Lebus cannelée par tambour de treuil de câble métallique d'acier allié
.
Présentation du produit :
TYPE DE RAINURAGE : Rainure spéciale ou rainure hélicoïdale
AUTRE NOM DU PRODUIT: manchon rainuré
ÉQUIPEMENT D'USINAGE : Centre d'usinage CNC
ROTATION DE LA RAINURE DU TAMBOUR : à gauche, à droite
TYPE D'ÉLINGUE : Câble métallique ou câble
CAPACITÉ DE CORDE : 50-1000M
AUTRE NOM DU PRODUIT : Tambour à gorge LBS ou tambour à câble métallique
TYPE DE RAINURAGE : Rainure LBS ou rainure hélicoïdale
ÉQUIPEMENT DE TRAITEMENT : Centre d'usinage CNC
GROOVEROTATION DU TAMBOUR: Gauche, Droite
TYPE D'ÉLINGUE : Câble métallique ou câble
Matériau du produit :
Nylon polymère, acier au carbone, acier allié, aluminium, toutes sortes d'acier à haute résistance Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500, etc.
Norme d'approvisionnement : GB, norme américaine AISI, ASME, ASTM, norme japonaise JIS/norme allemande DIN, norme NF, norme britannique BS, norme européenne EN, etc.
Le bord du navire a été certifié : DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR, etc.
Avantage du LBS Groved
Ce système reste la méthode la plus efficace et la plus parfaite pour prolonger la durée de vie du câble métallique.Des tests ont montré que l'utilisation avec les spécifications du câble métallique correspond à la rainure du câble, le tambour Lebus peut prolonger la durée de vie du câble métallique de plus de 500 %.
La rainure de câble LBS répartit uniformément la charge entre les couches, et la pratique prouve qu'elle prolonge considérablement la durée de vie du câble métallique.En fait, la surface d'essai peut prolonger la durée de vie du câble métallique de plus de 500 %.La réduction des dommages aux câbles augmente la sécurité et réduit les temps d'arrêt de la machine.
L'inconvénient du tambour à gorge de corde LBS est qu'il est plus complexe, il est donc un peu plus cher que le tambour à gorge de corde en spirale.Cependant, ce surcoût est rapidement compensé par l'économie de câble métallique, qui coûte cher et prend du temps de production à remplacer.
Conditions deLBS rainuré
Le tambour à gorge de câble LBS nécessite également certaines conditions de fonctionnement.La plus importante de ces conditions est l'angle de déviation du câble métallique, qui est l'angle entre le câble métallique de la bobine à la première poulie fixe.D'une manière générale, cet angle de déviation ne doit pas être supérieur à 1,5° et ne doit pas être inférieur à 0,5°.Il y a quelques légères différences (une variation d'environ 0,25°), mais il est bon de rappeler cette statistique générale.L'angle de déviation optimal dépend également de la charge, de la structure du câble et de la vitesse de levage.Cet angle de déviation indique que pour chaque 10 m du tambour à la poulie, la distance entre le câble métallique et le milieu du tambour ne doit pas être supérieure à 260 mm (520 mm entre les deux brides).9 Q2 ` 2 L !Pour les moulinets à gorge LBS, si l'angle de déviation dépasse la plage recommandée, une corde spéciale appelée compensateur d'angle peut être utilisée pour se détendre et être endommagée par l'extrusion ou la torsion du câble métallique extérieur sur la gorge.
Tambour LBS paramètres requis
Diamètre du manchon du câble métallique ou du câble
Diamètre du tambour lisse (diamètre intérieur de la gorge du câble)
Diamètre extérieur du tambour à rainure de câble
Longueur entre les brides du tambour
Capacité de corde
Rotation de la rainure de corde (gauche ou droite)
Matériau en cuir de tambour LBS requis
Si des dessins ou d'autres exigences sont fournis
Paramètres techniques et application :
| Non: |
Diamètre du fil(mm): |
Sens de rotation |
Tambour principal
diamètre (mm) |
Longueur du tambour principal(mm) |
Application |
| 1 |
8 10 13 |
Main gauche, main droite |
430 |
763 |
Le treuil de la plate-forme de reconditionnement pétrolier,
Treuil de remorquage
Grue à tour |
| 2 |
13 18 20 |
Main gauche, main droite |
623 |
1144 |
Treuil d'ingénierie,
Treuil de levage, Grue sur chenilles |
| 3 |
22 25 26 |
Main gauche, main droite |
730 |
1220 |
Plate-forme de reconditionnement d'huile,
Treuil de journalisation |
| 4 |
18 22 32 |
Main gauche, main droite |
670 |
1240 |
Treuil de plate-forme de forage,
tirages au sort |
| 5 |
28 32 36 40 |
Main gauche, main droite |
560 |
630 |
Treuil rotatif de plate-forme de forage,
Matériel de levage |
| 6 |
26 28 32 45 |
Main gauche, main droite |
760 1146 |
1970 1765 |
Grue en mer,
Grue marine, treuil d'amarrage |
La structure du produit:

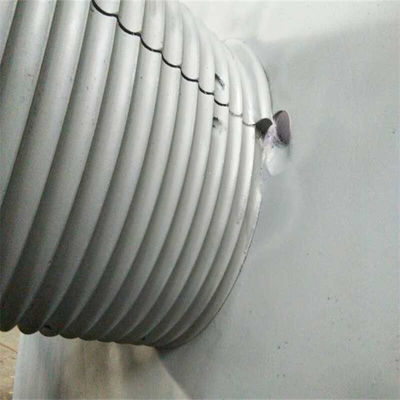

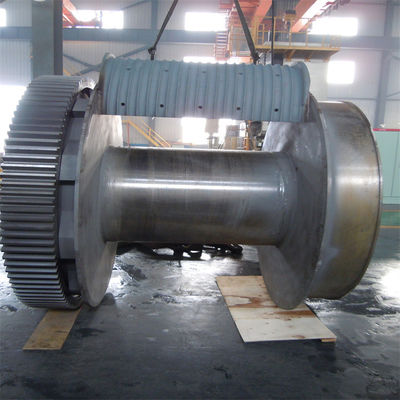

Tambour à gorge à câble intégré : tambours à câble avec gorges taillées directement dans ceux-ci (avec ou sans brides boulonnées ou soudées, selon les besoins). Tambour de treuil avec bride, la rainure LBS est taillée directement dans le corps du tambour, selon les exigences des clients, les brides sont soit soudées soit vissées.la géométrie des rainures est déterminée par la construction, le diamètre et la longueur du câble, et par l'application.le tambour a les dimensions de montage requises pour les conditions de fonctionnement réelles.
Avantage produit :
Par rapport au tambour général non rainuré (lisse) et au tambour rainuré en spirale, les manchons de tambour en acier rainuré présentent des avantages évidents dans l'enroulement soigné du câble en acier multicouche.La rainure de câble à double pli Lbs rend l'enroulement du câble en acier plus lisse et la charge entre les couches est uniformément répartie, réduit l'enroulement irrégulier et désordonné et la morsure de la corde dans le processus de disposition du câble en acier, réduit les dommages du câble en acier, prolonge la durée de vie du câble en acier, améliore la sécurité de fonctionnement de l'équipement et évite le temps d'arrêt de l'équipement mécanique en raison d'un remplacement désordonné du câble.
