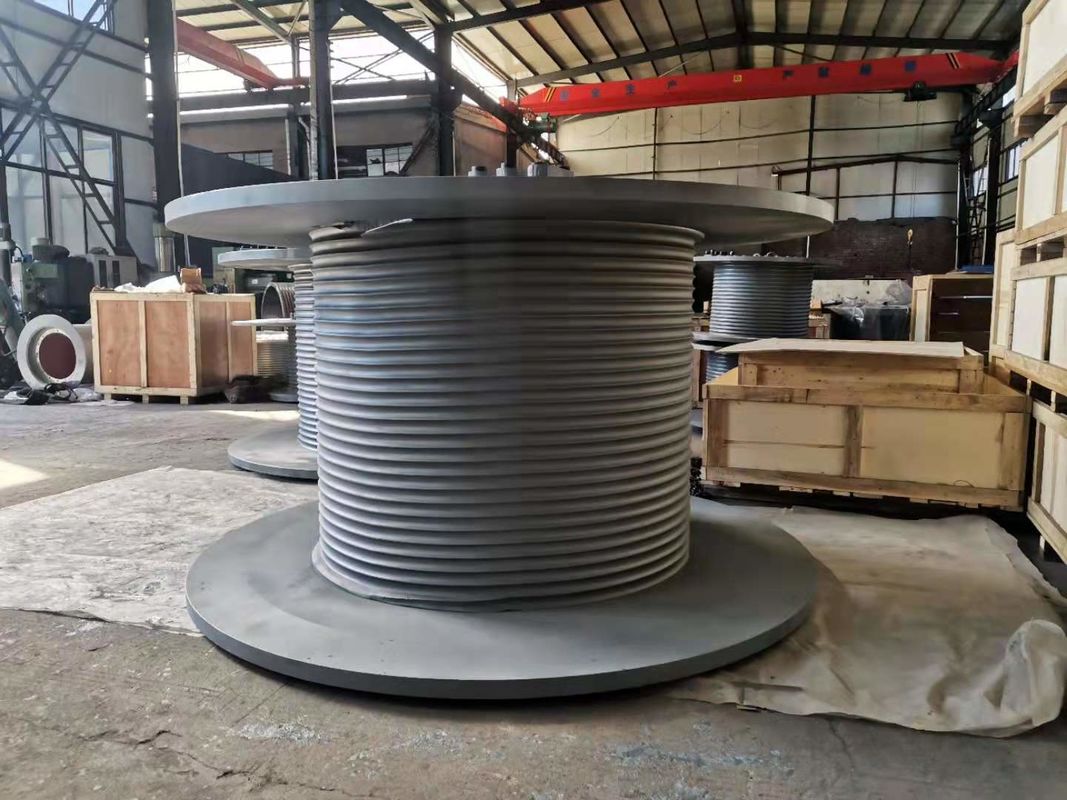

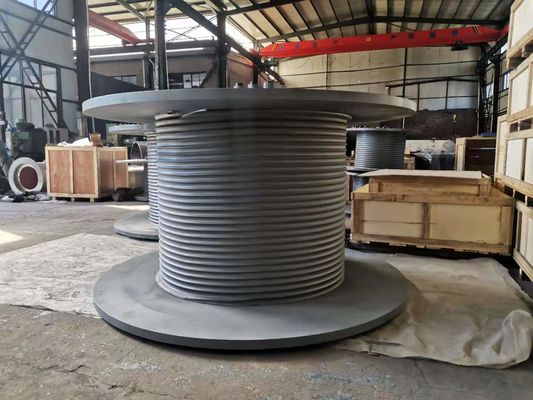

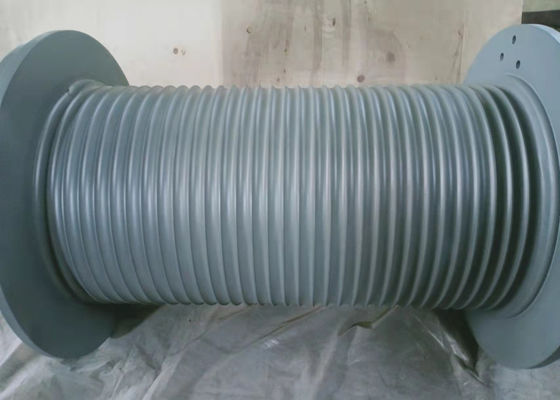

Le tambour livres de treuil de corde de rendement élevé de vitesse rapide a cannelé l'acier allié

le câble métallique de rendement élevé de vitesse rapide livres a cannelé le tambour de treuil d'acier allié

Livres battent du tambour est un genre de forme de cannelure approprié à l'enroulement multicouche du câble métallique présenté de l'étranger. Puisque ce genre de cannelure de corde est maintenu parallèle avec le visage d'extrémité de bride dans la plupart des sections de la direction circulaire de tambour, et intersecte seulement avec le visage d'extrémité de bride dans une section très petite, la cannelure de corde doit être tournée, par conséquent le nom « cannelure se pliante de corde ».

Les années d'une utilité pratique prouvent que ce genre de structure spéciale de cannelure de corde du tambour, peut bien résoudre le problème du câble d'extraction multicouche de câble métallique au sujet du double système plié de fente de corde, pour s'assurer que le multicouche sur le câble d'extraction de tambour entièrement impliqué dans et pour dérouler la bobine sans à-coup, et peuvent considérablement prolonger la durée de vie du câble métallique, le système est toujours la méthode la plus efficace et le plus parfait. Les essais ont prouvé que le tambour de Lebus peut prolonger la vie du câble métallique plus de 500% avec la cannelure de corde répondant aux caractéristiques du câble métallique.

l'utilisation de l'environnement :

1. On permet l'utilisation extérieure ;

2. L'altitude ne dépasse pas 2000M ;

3. Température ambiante -30℃ | +65℃ ;

4. On lui permet de fonctionner dans des états de pluie, d'éclaboussure et de poussière.

Ces livres tournoient modèle est : LBSZ1080-1300

Représente le diamètre du Ribas que le tambour est 1080mm, la longueur est 1300mm,

Fournissez au câble métallique étendant le service, dans le site la connexion de chaîne de câble métallique de treuil de bateau ou la plate-forme de forage, câble de lien de grue étendant l'opération, pour protéger mieux le câble métallique.

Le tambour de treuil est une part importante de treuil de plate-forme pétrolière, tambour de treuil

Une extrémité du câble métallique enroulé est fixée à la prise de corde de tambour par une agrafe de corde, et à l'autre extrémité

La roue de guide de la voiture de ciel est présentée dans le groupe de poulie de chariot, et le groupe de poulie de chariot est installé

Équipé des ficelles de crochets, de robinets et de garniture de forage. Quand le treuil fonctionne, il est blessé

La corde de fil d'acier sur le tambour réalise l'action d'enrouler et de libérer la corde par la rotation positive et négative du tambour

Le tambour soutient la tension rapide de corde du câble métallique, et la structure de tambour doit rencontrer la force

S'assurer dehors, mais également que le câble métallique s'enroulant d'une manière ordonnée.

Avec le développement des treuils de forage de pétrole au cours des dernières décennies, les treuils apparaissent davantage

La forme de transmission et la forme de structure, mais la règle de câble d'extraction du tambour de treuil n'est pas changement, notre société ont développé la cannelure de corde de LEBUS a des avantages évidents. La forme à deux lignes de cannelure de corde de LEBUS, appropriée à l'enroulement multicouche, peut effectivement réduire ou éviter le phénomène de désordre de corde de fil d'acier. Dans le processus de conception du tambour de drawworks, le tambour de drawworks a une gamme s'ouvrante étendue petite, la sélection inférieure de diamètre, position de bloc de guide, structure de prise de corde, espacement de cannelure de corde, cannelure de corde l'angle en spirale de la section parallèle et la section s'élevante affectera l'effet de l'enroulement de corde de tambour, becauset ceci, l'étude de la structure de tambour de treuil et les caractéristiques, aideront à réduire ou éviteront le phénomène désordonné de corde de tambour de grue de champ de gisement de pétrole, prolonger l'utilisation du câble métallique et de la vie de tambour.

La double cannelure se pliante de corde rend l'enroulement de câble métallique lisse, chargent également distribué entre chaque couche, la pratique a montré que cette technologie prolonge considérablement la durée de vie du câble métallique, les expositions de données qui peuvent prolonger la vie du câble métallique plus de 500%, réduisent des dommages de câble métallique, améliorer la sécurité, et réduire le matériel mécanique pour le temps d'arrêt de remplacement de corde.


Lancement de produit

Livres ont cannelé le tambour de treuil est conçues et produites spécifiquement pour rencontrer la demande de ce qui est employé. Selon le diamètre de la corde, longueur et type de construction, nous pouvons confirmer le modèle de cannelure.

Les caractéristiques des cannelures

1. Il a spécifiquement la cannelure pour faire le câble métallique bobinant la force ordonnée et uniforme sur chaque couche.

2. Il peut calculer les forces précises que la corde a imposé au tambour.

3. Le bobinage est totalement sous le contrôle, qui empêche des couches inférieures écrasé ou pincées par des couches supérieures

4. Avec la cannelure, la cannelure continue dans le fût est parallèle à la bride excepté deux points de croisement sur chaque Revelution où la cannelure se déplace à travers la moitié d'un lancement de tambour pour donner un lancement de traction du mouvement pour chaque lancement.

Paramètres de conception de tambour de treuil de câble métallique

1. Diamètre de tambour

2. Largeur entre les brides

3. Câble métallique ou diamètre de câble

4. Direction de rotation de câble métallique : à gauche et à droite

7. Matériel du tambour

8. Diamètre de bride

9. Charge de travail maximum de câble métallique

10. La capacité maximale du câble métallique/du câble

11. L'angle de position du tambour et de la poulie fixe

12. Mode d'entrée de corde

13. Si possible, fournissez les dessins détaillés de tambour :

Note : Le tambour est divisé en type intégral et type de fente, le traitement de dessin du besoin intégral.

Le diamètre intérieur du besoin fendu, diamètre extérieur, longueur, le diamètre du câble métallique, la direction de la cannelure de corde (gauche ou droit)

Selon la situation actuelle du tambour et du treuil se pliants de cannelure de corde produits par notre usine, les industries qui ont été avec succès appliquées sont comme suit :
1. machines de marine : treuil de grue de pétrole marin, treuil d'amarrage, remorquant le treuil, remorquant le treuil de câble, treuil d'ancre, treuil hydrologique
2. industrie pétrolière : plate-forme de forage de forage de pétrole, treuil de notation de voiture d'huile, machine de workover d'huile, machine bonne, treuil de camion d'huile, etc.
3. machines de levage : grue, treuil de grue à tour, treuil de grue de portique, treuil de grue de chenille, treuil de grue de pneu
4. machines de construction : treuil de construction de nettoyage de mur, treuil simple de tambour, double treuil de tambour
5. D'autres machines de construction : treuil de câble, grue à tour, bélier, treuil électrique-hydraulique
6. machines d'exploitation : treuil d'expédition, treuil de traction, treuil incliné, etc.

Structure d'ensemble du dessin

Technique de traitement
