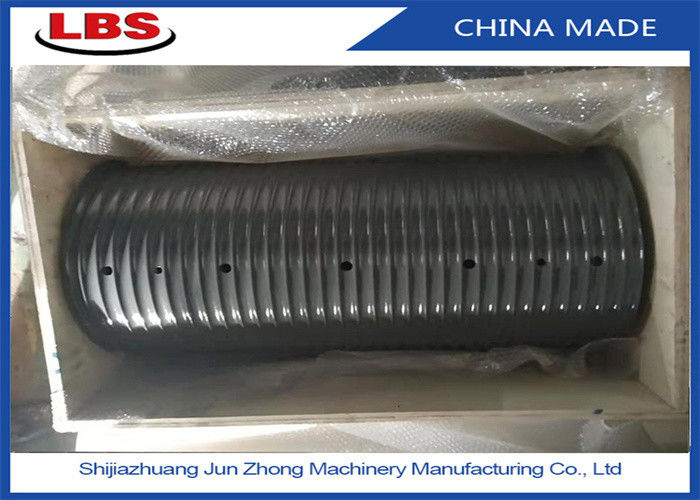

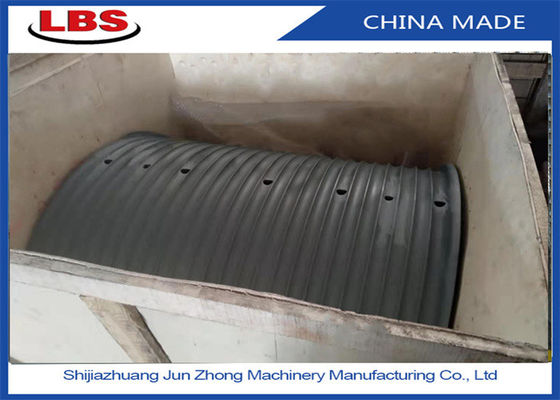

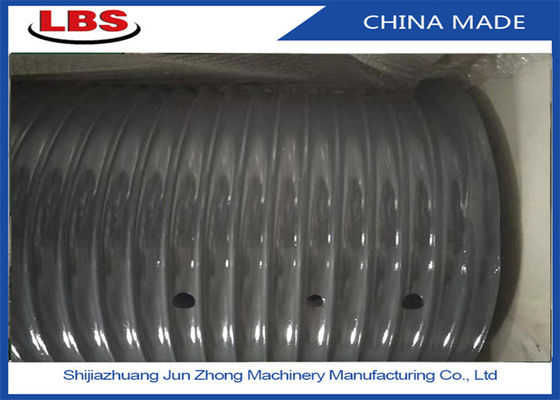

Parties de levage Lbs tambour à corde de treuil avec manches en polymère de nylon ou en acier

Parties de levage Lbs tambour à corde de treuil avec manches en polymère de nylon ou en acier

Le tambour LBS est une sorte de forme de rainure adaptée à l'enroulement multicouche de câbles importés de l'étranger.Parce que ce genre de rainure de corde est maintenue parallèlement à la face de l'extrémité de la bride dans la plupart des sections de la direction de circonférence du tambour, et ne se croise avec la face de l'extrémité de la bride que dans une très petite section, la rainure de corde doit être tournée, d'où le nom de "rainure de corde pliante".

Des années d'utilisation pratique montrent que ce type de structure spéciale de rainure de corde du tambour, peut bien résoudre le problème de la corde en fil de fer multi-couche enroulement de corde sur le système de fente de corde double plié,pour s'assurer que le multicouche sur la corde de bobine enroulée est entièrement impliqué dans et dérouler le rouleau en douceur, et peut prolonger considérablement la durée de vie du fil de fer, le système est toujours la méthode la plus efficace et la plus parfaite.Les essais ont montré que le tambour Lebus peut prolonger la vie de la corde de fil de plus de 500% avec la rainure de corde correspondant aux spécifications de la corde de fil.

l'utilisation de l'environnement:

1. L' utilisation à l' extérieur est autorisée;

2. L'altitude ne dépasse pas 2000 m;

3. température ambiante -30°C à +65°C;

4Il est autorisé à fonctionner sous la pluie, les éclaboussures et la poussière.

Ce modèle de bobine LBS est: LBSZ1080-1300

Représente le diamètre du tambour Ribas est 1080 mm, la longueur est 1300 mm,

Fournir un service de pose de câbles métalliques, sur le site avec la chaîne de connexion de câbles métalliques du treuil du navire ou la plate-forme de forage, opération de pose de câbles de liaison à la grue, pour mieux protéger le câble métallique.

Le tambour de treuil est une partie importante de la plate-forme pétrolière.

Une extrémité de la corde de fil de fer est fixée à la prise de la corde de tambour à travers un clip de corde, et l'autre extrémité

La roue de guidage de la voiture de ciel est introduit dans le groupe de poulie chariot, et le groupe de poulie chariot est installé

Il est équipé de crochets, de robinets et de cordes de tuyaux de forage.

La corde en acier sur le tambour réalise l'action d'enroulement et de libération de la corde par rotation positive et négative du tambour

Le tambour supporte la tension rapide de la corde du fil de fer, et la structure du tambour doit répondre à la force

À l'extérieur, mais aussi pour s'assurer que la corde de fil d'acier enroulée soigneusement.

Avec le développement des treuils de forage pétrolier au cours des dernières décennies, les treuils apparaissent de plus

La forme de transmission et la forme de la structure, mais la règle de la corde enroulée du tambour de treuil n'est pas changée, notre société a développé LEBUS rainure de corde a des avantages évidents.LEBUS forme à double ligne de rainure de cordeDans le processus de conception du tambour de traction, le tambour de traction peut être utilisé pour la fabrication de câbles en acier.le tambour de tirage a une large plage d'ouverture petit, sélection du diamètre inférieur, position du bloc de guidage, structure de la prise de corde, espacement des rainures de corde,l'angle de la section parallèle et de la section de montée affectera l'effet de l'enroulement de la corde de tambourEn effet, l'étude de la structure et des caractéristiques du tambour de treuil permettra de réduire ou d'éviter le phénomène des cordes désordonnées du tambour de levage des champs pétrolifères, de prolonger l'utilisation du fil de fer et de la durée de vie du tambour.

Caractéristiques: les rainures de corde double pliable LBS sont composées de rainures de corde droites et de rainures de corde diagonales pour chaque tour du tambour,et la position des rainures de corde droite et des rainures de corde diagonale pour chaque tour est exactement la même. Lorsque le câble est enroulé en plusieurs couches, la position du point de transition de croisement entre le câble supérieur et le câble inférieur est fixée à travers la rainure diagonale du câble,de sorte que la traversée de la corde de fil de fer supérieure est terminée dans la section diagonaleDans le segment de rainure de corde droite, la corde supérieure tombe complètement dans la rainure formée par deux cordes inférieures, formant un contact de ligne entre les cordes.afin que le contact entre les câbles supérieurs et inférieurs soit stableLorsque la corde est retournée, l'anneau de maintien de l'étape avec la bride de retour aux deux extrémités du tambour est utilisé pour guider la corde pour monter et revenir en douceur.éviter la corde désordonnée causée par la corde coupée et serrée l'une contre l'autre, de sorte que la corde est disposée soigneusement et transition en douceur vers la couche supérieure, et réaliser l'enroulement multi-couche.

Avantages: LBS filetage de corde pliante, résoudre la corde dans le processus de l'enroulement de la corde désordonnée, la corde mordant des problèmes majeurs.la charge répartie uniformément entre les couches, cette technologie prolonge considérablement la durée de vie du fil de fer, peut prolonger la durée de vie du fil de fer de plus de 500%, réduire les dommages du fil de fer,améliorer la sécurité de l'exploitation des équipements, et réduire le problème de l'arrêt de remplacement de la corde.

Lorsque la peau de clôture à tambour de type fractionné est installée, la pochette de peau de clôture à tambour fractionnée est enveloppée sur le tambour lisse sans fente et est étroitement reliée au tambour par des boulons ou un soudage,de sorte que la surface lisse d'origine du tambour à l'extérieur de la surface devient la forme de levure de corde double pliable, ce qui est pratique pour l'application de la modification du treuil ou le remplacement du tambour.

Le tambour de rainure de corde LBS nécessite également certaines conditions de fonctionnement.qui est l'angle entre la corde de fil de fer du rouleau à la première poulie fixeEn règle générale, cet angle de déviation ne doit pas être supérieur à 1,5° et inférieur à 0,5°.Mais il est bon de se souvenir de cette statistique généraleL'angle de déflexion optimal dépend également de la charge, de la structure du câble et de la vitesse de levage.la distance entre le fil de fer et le point médian du tambour ne doit pas être supérieure à 260 mm (520 mm entre les deux brides). 9 Q2 ` 2 L! Pour les bobines de rainures LBS, si l'angle de déviation dépasse la plage recommandée,une corde spéciale appelée compensateur d'angle peut être utilisé pour se détendre et être endommagé par extrusion ou de torsion de la corde de fil extérieur sur la rainure

Structure du dessin

Technique de traitement
