tambour de treuil de câble métallique de 2000mm pour des industries de tambour de levage de livres

Tambour de treuil de câble métallique de la grue 2000mm pour des industries de tambour de levage de livres

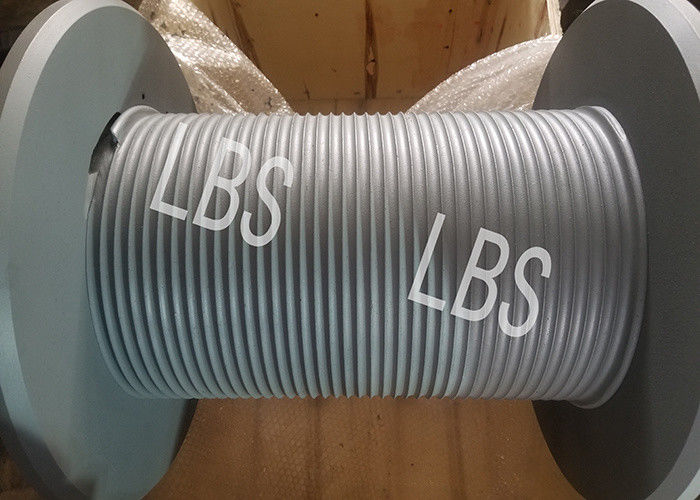

Livres battent du tambour est un genre de forme de cannelure approprié à l'enroulement multicouche du câble métallique présenté de l'étranger. Puisque ce genre de cannelure de corde est maintenu parallèle avec le visage d'extrémité de bride dans la plupart des sections de la direction circulaire de tambour, et intersecte seulement avec le visage d'extrémité de bride dans une section très petite, la cannelure de corde doit être tournée, par conséquent le nom « cannelure se pliante de corde ».

Les années d'une utilité pratique prouvent que ce genre de structure spéciale de cannelure de corde du tambour, peut bien résoudre le problème du câble d'extraction multicouche de câble métallique au sujet du double système plié de fente de corde, pour s'assurer que le multicouche sur le câble d'extraction de tambour entièrement impliqué dans et pour dérouler la bobine sans à-coup, et peuvent considérablement prolonger la durée de vie du câble métallique, le système est toujours la méthode la plus efficace et le plus parfait. Les essais ont prouvé que le tambour de Lebus peut prolonger la vie du câble métallique plus de 500% avec la cannelure de corde répondant aux caractéristiques du câble métallique.

l'utilisation de l'environnement :

1. On permet l'utilisation extérieure ;

2. L'altitude ne dépasse pas 2000M ;

3. Température ambiante -30℃ | +65℃ ;

4. On lui permet de fonctionner dans des états de pluie, d'éclaboussure et de poussière.

Ces livres tournoient modèle est : LBSZ1080-1300

Représente le diamètre du Ribas que le tambour est 1080mm, la longueur est 1300mm,

Fournissez au câble métallique étendant le service, dans le site la connexion de chaîne de câble métallique de treuil de bateau ou la plate-forme de forage, câble de lien de grue étendant l'opération, pour protéger mieux le câble métallique.

Le tambour de treuil est une part importante de treuil de plate-forme pétrolière, tambour de treuil

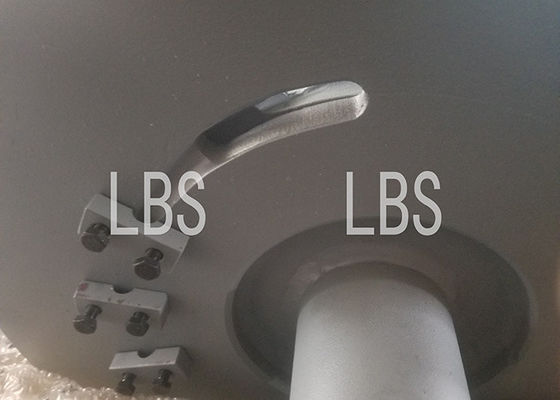

Une extrémité du câble métallique enroulé est fixée à la prise de corde de tambour par une agrafe de corde, et à l'autre extrémité

La roue de guide de la voiture de ciel est présentée dans le groupe de poulie de chariot, et le groupe de poulie de chariot est installé

Équipé des ficelles de crochets, de robinets et de garniture de forage. Quand le treuil fonctionne, il est blessé

La corde de fil d'acier sur le tambour réalise l'action d'enrouler et de libérer la corde par la rotation positive et négative du tambour

Le tambour soutient la tension rapide de corde du câble métallique, et la structure de tambour doit rencontrer la force

S'assurer dehors, mais également que le câble métallique s'enroulant d'une manière ordonnée.

Avec le développement des treuils de forage de pétrole au cours des dernières décennies, les treuils apparaissent davantage

La forme de transmission et la forme de structure, mais la règle de câble d'extraction du tambour de treuil n'est pas changement, notre société ont développé la cannelure de corde de LEBUS a des avantages évidents. La forme à deux lignes de cannelure de corde de LEBUS, appropriée à l'enroulement multicouche, peut effectivement réduire ou éviter le phénomène de désordre de corde de fil d'acier. Dans le processus de conception du tambour de drawworks, le tambour de drawworks a une gamme s'ouvrante étendue petite, la sélection inférieure de diamètre, position de bloc de guide, structure de prise de corde, espacement de cannelure de corde, cannelure de corde l'angle en spirale de la section parallèle et la section s'élevante affectera l'effet de l'enroulement de corde de tambour, becauset ceci, l'étude de la structure de tambour de treuil et les caractéristiques, aideront à réduire ou éviteront le phénomène désordonné de corde de tambour de grue de champ de gisement de pétrole, prolonger l'utilisation du câble métallique et de la vie de tambour.

Quand le type fendu peau de barrière de tambour est installé, la douille fendue de peau de barrière est enveloppée sur le tambour slotless lisse, et est étroitement reliée au tambour par les boulons ou la soudure, de sorte que la surface douce originale du tambour en dehors de la surface devienne la forme de double cannelure de corde de pliage de lebus, qui est commode pour l'application de la modification de treuil ou le remplacement du tambour.

Livres de corde de tambour de cannelure exige également certaines conditions de fonctionnement. Le plus important de ces conditions est l'angle de débattement du câble métallique, qui est l'angle entre le câble métallique de la bobine avec la première poulie fixe. D'une façon générale, cet angle de débattement ne devrait pas être plus grand que 1.5° et ne devrait pas être moins que 0.5°. Il y a quelques légères différences (au sujet d'une variation 0.25°), mais il est bon de se rappeler cette statistique générale. L'angle de débattement optimal dépend également de la charge, de la structure de câble et de la vitesse de levage. Cet angle de débattement indique que pour le chaque les 10m du tambour à la poulie, la distance entre le câble métallique et le point médian du tambour ne devraient pas être plus grands que 260mm (520mm entre les deux brides). 9 Q2 “2 L ! Pour des bobines de cannelure de livres, si l'angle de débattement dépasse la gamme recommandée, une corde spéciale appelée le compensateur d'Angle peut être employée pour détendre et être endommagée par l'expulsion ou le vrillage du câble métallique externe sur la cannelure

1) Le levage des objets lourds exige une certaine vitesse et une sécurité élevée.

2) l'installation d'équipement, la qualité de l'équipement général est grande, il exige de que la grue a une grande capacité de levage, afin d'assurer l'exactitude d'installation, la vitesse ne peut pas être trop haute. Afin d'empêcher tomber, ses exigences de sécurité sont plus hautes.

3) les articles de traction, parce que ces travaux sont généralement menés à bien dans la direction horizontale ou inclinée, afin de faire les articles peuvent se déplacer avant et après, les conditions du tambour de treuil peuvent travailler.

4) l'entraînement de pile, exigeant de la grue de soulever le poids à une certaine taille, peut transformer le poids en chute libre pour réaliser la pile conduisant, c.-à-d., la grue avec la représentation de glissement.

Bien que la grue puisse être divisée en beaucoup de types, en fait, dus à l'application du complexe, difficiles pour les distinguer certainement, et souvent, une grue quelque travail à faire, ainsi sur la conception de la grue pour employer une part n'est pas très claire, mais haut au besoin pour concevoir, de sorte que puisse faire la grue réaliser la multi-utilisation, obtenez plus d'application étendue.

Structure d'ensemble du dessin

Technique de traitement
