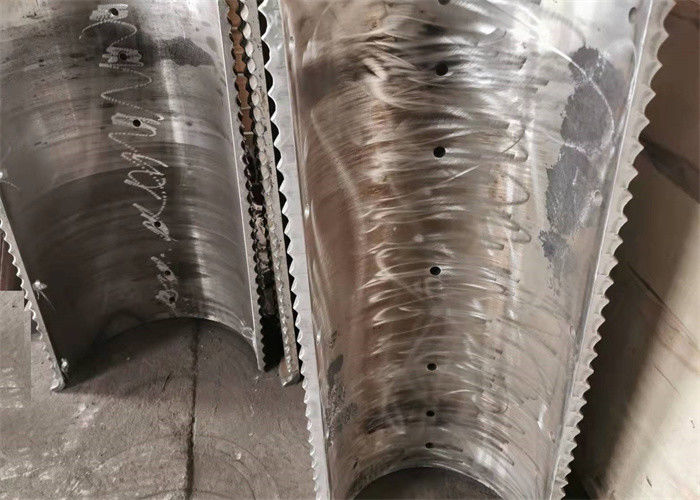

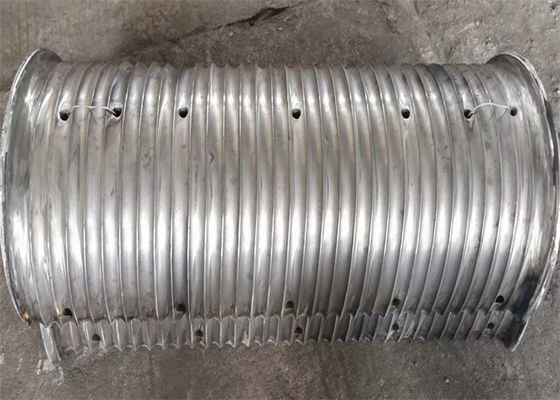

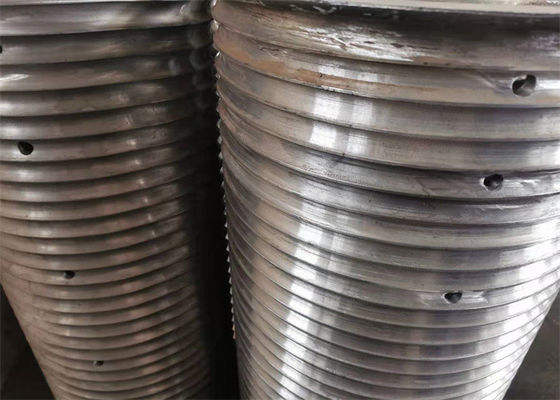

Cran de levage et équipement de traction câble trombone à treuil à manches Lebus
Introduction du produit
Matériau du tambour à treillis: acier au carbone, acier allié, acier inoxydable, aluminium, acier à haute résistance, etc.
Les normes relatives aux matériaux: GB, AISI, ASME, ASTM, JIS, DIN, - Je ne sais pas.
Température ambiante: -40 ° C à + 45 ° C
Température ambiante: -40 °C à +50 °C
Type de rainure du tambour: rainures en spirale ou rainures Lebus
La direction de rotation du tambour: gauche ou droite
Méthode de traitement: Travail à la machine
Diamètre du câble: 3 mm~100 mm
Équipement de traitement: centre d'usinage CNC
Téchniquevue d'ensemble
| Nom du produit |
Cran de levage et équipement de traction |
| Quantité de tambour |
Unique ou double |
| Conception de la batterie |
Faisceau LBS ou Faisceau spirale |
| Matériel |
Les aciers inoxydables au carbone et aux alliages |
| Taille |
Personnalisation |
| Portée d'application |
Construction exploitation du terminal minier |
| Source d'énergie |
électriques et hydrauliques |
| Capacité des câbles |
100 à 300 m |
| |
|
Paramètres
| Non, pas du tout. |
Diamètre du fil ((mm) |
Force de traction (KN) |
Direction de rotation |
Diamètre du tambour ((mm) |
Longueur du tambour ((mm) |
| 1 |
3 à 8 |
3 à 10 |
La main gauche, la droite. |
> 160 |
> 1000 |
| 2 |
10 à 16 |
12 à 20 |
La main gauche, la droite. |
> 320 |
> 1000 |
| 3 |
18 à 24 ans |
20 à 80 |
La main gauche, la droite. |
> 480 |
> 1000 |
| 4 |
26 à 32 |
100 à 120 |
La main gauche, la droite. |
> 640 |
> 1000 |
| 5 |
34 à 40 |
150 à 200 |
La main gauche, la droite. |
> 800 |
> 1000 |
| 6 |
42 à 50 |
240 à 400 |
La main gauche, la droite. |
> 1000 |
> 1000 |
Caractéristiques:
1Nos produits présentent les avantages d'une structure compacte, d'un poids léger, de sécurité et de facilité d'utilisation.
2Nos produits sont utilisés pour le levage général, le chargement et d'autres travaux dans les machines de pont, les ports, le pétrole, les machines de forage, les machines d'ingénierie, les mines,machines d'exploration géologique et de construction, etc..
3Les produits sont conçus et fabriqués conformément à l'API Spec 7K Specifications pour les équipements de forage.
4. Efficacité de démarrage et de travail élevée
5Fonctionnement fiable avec peu de bruit
Les spécifications du produit:
1) Diamètre du fil ou du câble (mm)
2) Diamètre du tambour principal (mm)
3) Largeur entre les brides (mm)
4) Longueur de la corde ou du câble
5) Matériau et exigences du tambour
6) Charge de fonctionnement maximale sur la corde ou le câble
7) Direction de l'entrée du fil de fer
8) Type d'entrée de corde
9) Distance à la gaine fixe et position entre les brides
10) Diamètre extérieur des brides
Équipement de traitement:
Centre d'usinage CNC
Matériau du produit:
1L'acier à carbone est de type Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Acier à haute résistance à faible alliage: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3L'acier de construction en alliage: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Les matériaux polymères, les matériaux en fibres et les matériaux en polyamide nylon.
5Matériaux en acier inoxydable, matériaux en aluminium, etc.
Le matériau du produit peut être choisi selon la demande du client
Dimensions du dessin
Caractéristiques du tambour:
Équipement de traitement: centre d'usinage CNC
Direction de rotation des rainures: gauche
Diamètre du fil de câble: 3 mm~65 mm
Chaque tour de couche: 20,5 tours
Couche: 5 Couche
Type de rainure de corde: rainure de corde LEBUS
Nombre de cordes: deux
Structure du produit
Composition du tambour à rainures: noyau du tambour, brides, arbre, etc.
Traitement: tambours à corde avec rainures coupées directement dans le tambour. tambours à treillis avec bride, la rainure LBS est coupée directement dans le corps du tambour, selon les exigences du client,les brides sont soit soudéses, soit vissées. la géométrie de la rainure est déterminée par la construction de la corde, son diamètre et sa longueur, ainsi que par l'application. le tambour a les dimensions de montage requises pour les conditions réelles de fonctionnement.
Application du produit
1. Machines maritimes offshore: treuil de grue pétrolière offshore, treuil d'amarrage, treuil de traction, treuil de conduite, treuil d'ancrage, treuil hydrologique
2Machines d'ingénierie: treuil à câbles, grue à tour, pileuse, treuil hydraulique
3Industrie des champs pétrolifères: plateforme de forage pétrolier, élévateur de tracteur pétrolier, plateforme de remise en service pétrolier, treuil de pompage monté sur remorque, treuil d'exploitation forestière, etc.
4- Les machines de construction: treuil de nettoyage de murs de bâtiment, élévateur à enroulement, éolienne
5- Le treuil minier: treuil d'expédition, treuil à hélices, treuil de plongée, etc.
6. Machines de grue: le train de levage de pont, grue à tour, grue à gantry, treuil de grue à rampe
Le système LeBus est une méthode de contrôle de la bobine de câble sur un tambour de treuil de sorte qu'il n'y a pas de limite pratique au nombre de couches pouvant être bobinées en toute sécurité,indépendamment de la gravité des conditions de charge et de vitesse ou des tailles de la corde et du tambour.
Paramètres requis:
- Diamètre de câble ou de câble (mm)
- Le diamètre intérieur D1 ((mm)
- Le diamètre extérieur D2 ((mm)
- Largeur entre les brides L ((mm)
- Capacité de la corde (m)
- Matériau:
- Direction de rotation: gauche ou droite?
