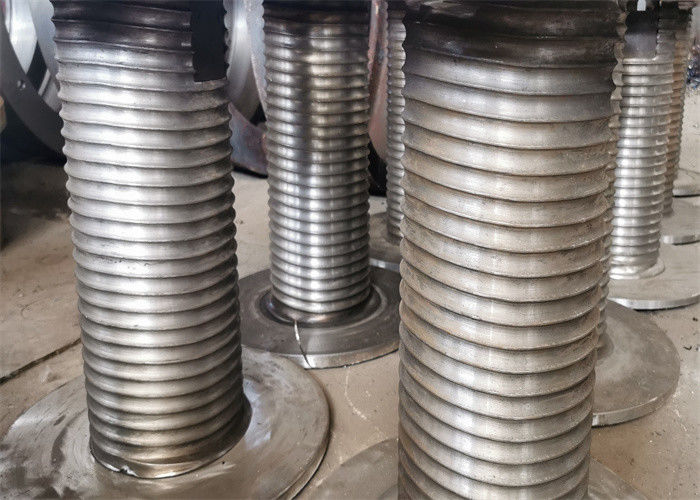

Tambour d'enroulement de câble métallique de diamètre de l'acier au carbone 8mm

Tambour de treuil cannelé par diamètre de câble métallique de l'acier au carbone 8mm pour la grue de extraction

Le treuil est un petit et léger équipement de levage (voir les machines de levage) avec le câble métallique ou la chaîne d'enroulement pour soulever ou tirer les objets lourds, également connus sous le nom de treuil. Le treuil peut seul être utilisé, peut également être employé en tant que composants de levage de machines de levage, de construction de routes et de mine, en raison de l'opération simple, grand enroulement de corde, facile à se déplacer et très utilisé. Un treuil est également connu comme treuil. Le produit a la polyvalence élevée, la structure compacte, levage de petite taille, léger, lourd, facile à utiliser et le transfert, est très utilisé dans la construction, l'ingénierie de garde de l'eau, la sylviculture, l'exploitation, le quai et d'autres matériaux se soulevant ou l'entrave plate, mais également peut être employé comme ligne moderne équipement de soutien d'opération automatique de contrôle électronique.

Le tambour de treuil est une part importante de treuil de plate-forme pétrolière, tambour de treuil

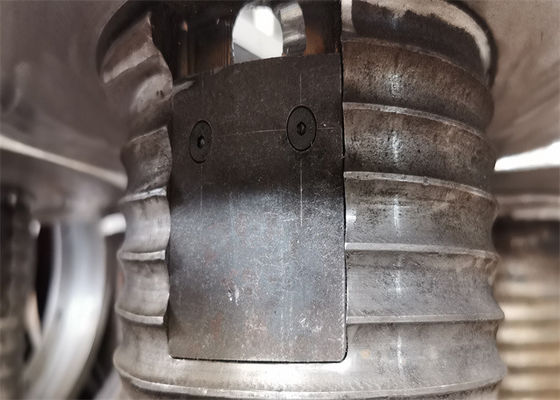

Une extrémité du câble métallique enroulé est fixée à la prise de corde de tambour par une agrafe de corde, et à l'autre extrémité

La roue de guide de la voiture de ciel est présentée dans le groupe de poulie de chariot, et le groupe de poulie de chariot est installé

Équipé des ficelles de crochets, de robinets et de garniture de forage. Quand le treuil fonctionne, il est blessé

La corde de fil d'acier sur le tambour réalise l'action d'enrouler et de libérer la corde par la rotation positive et négative du tambour

Le tambour soutient la tension rapide de corde du câble métallique, et la structure de tambour doit rencontrer la force

S'assurer dehors, mais également que le câble métallique s'enroulant d'une manière ordonnée.

Avec le développement des treuils de forage de pétrole au cours des dernières décennies, les treuils apparaissent davantage

La forme de transmission et la forme de structure, mais la règle de câble d'extraction du tambour de treuil n'est pas changement, notre société ont développé la cannelure de corde de LEBUS a des avantages évidents. La forme à deux lignes de cannelure de corde de LEBUS, appropriée à l'enroulement multicouche, peut effectivement réduire ou éviter le phénomène de désordre de corde de fil d'acier. Dans le processus de conception du tambour de drawworks, le tambour de drawworks a une gamme s'ouvrante étendue petite, la sélection inférieure de diamètre, position de bloc de guide, structure de prise de corde, espacement de cannelure de corde, cannelure de corde l'angle en spirale de la section parallèle et la section s'élevante affectera l'effet de l'enroulement de corde de tambour, becauset ceci, l'étude de la structure de tambour de treuil et les caractéristiques, aideront à réduire ou éviteront le phénomène désordonné de corde de tambour de grue de champ de gisement de pétrole, prolonger l'utilisation du câble métallique et de la vie de tambour.

La double cannelure se pliante de corde rend l'enroulement de câble métallique lisse, chargent également distribué entre chaque couche, la pratique a montré que cette technologie prolonge considérablement la durée de vie du câble métallique, les expositions de données qui peuvent prolonger la vie du câble métallique plus de 500%, réduisent des dommages de câble métallique, améliorer la sécurité, et réduire le matériel mécanique pour le temps d'arrêt de remplacement de corde.

Lancement de produit

Livres ont cannelé le tambour de treuil est conçues et produites spécifiquement pour rencontrer la demande de ce qui est employé. Selon le diamètre de la corde, longueur et type de construction, nous pouvons confirmer le modèle de cannelure.

Les caractéristiques des cannelures

1. Il a spécifiquement la cannelure pour faire le câble métallique bobinant la force ordonnée et uniforme sur chaque couche.

2. Il peut calculer les forces précises que la corde a imposé au tambour.

3. Le bobinage est totalement sous le contrôle, qui empêche des couches inférieures écrasé ou pincées par des couches supérieures.

4. Avec la cannelure, la cannelure continue dans le fût est parallèle à la bride excepté deux points de croisement sur chaque revelution où la cannelure se déplace à travers la moitié d'un lancement de tambour pour donner un lancement de traction du mouvement pour chaque lancement.

Paramètres de conception de tambour de treuil de câble métallique

1. Diamètre de tambour

2. Largeur entre les brides

3. Câble métallique ou diamètre de câble

4. Direction de rotation de câble métallique : à gauche et à droite

7. Matériel du tambour

8. Diamètre de bride

9. Charge de travail maximum de câble métallique

10. La capacité maximale du câble métallique/du câble

11. L'angle de position du tambour et de la poulie fixe

12. Mode d'entrée de corde

13. Si possible, fournissez les dessins détaillés de tambour

Note : Le tambour est divisé en type intégral et type de fente, le traitement de dessin du besoin intégral.

Le diamètre intérieur du besoin fendu, diamètre extérieur, longueur, le diamètre du câble métallique, la direction de la cannelure de corde (gauche ou droit)

Structure d'ensemble du dessin

Technique de traitement
