Commande marine en mer de parenthèse de pièces de grue pour le treuil de ligne de balayage
Caractéristique du produit

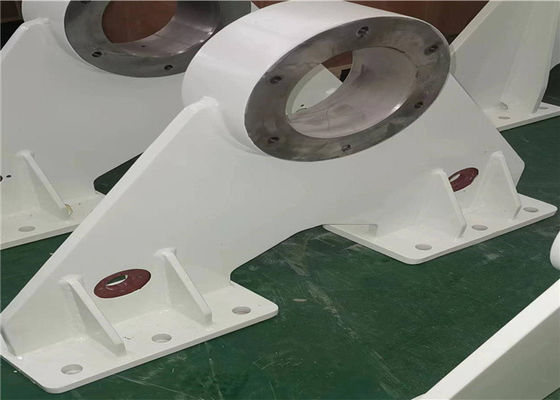

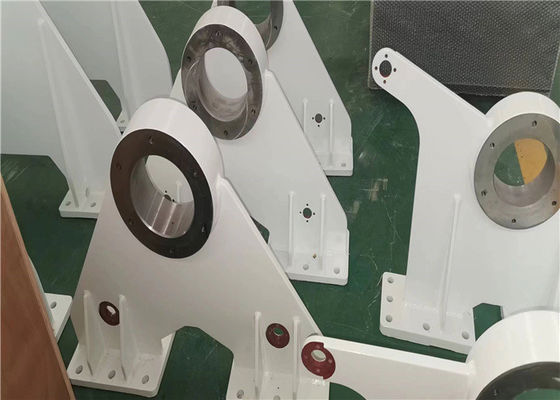

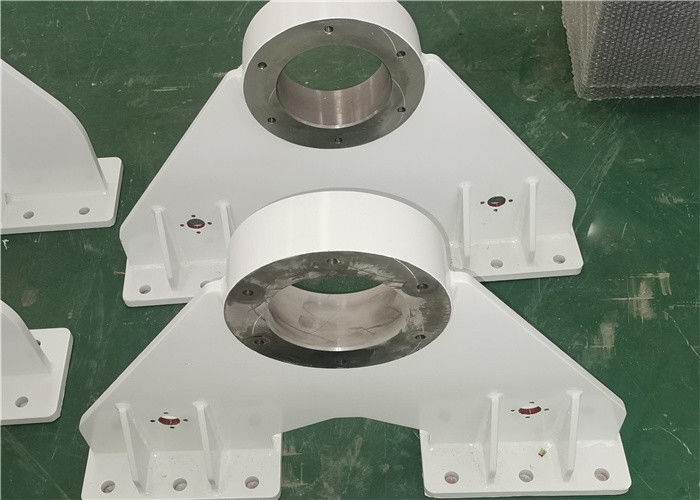

Nom du produit : Support de pièces de grue marine offshore - Entraînement pour treuil de ligne de balayage
Autre nom : Support-entraînement de treuil marin.
Norme : NS-ISO 13920BF
Type d'élingue : câble ou fil
pouvoir: Electirc
couleur:Inerthane 990 Bleu blanc
Corde : 100-1000mm
Diamètre de la corde : 3-199 mm
Tolérance générale : NS-ISO 13920BF
Notre société sert principalement des machines de levage, des machines marines, des machines pétrolières, des machines de conservation de l'eau, nous pouvons produire des treuils et toutes les pièces en acier pour treuils.
Autres caractéristiques
1. Nos produits ont les avantages d'une structure compacte, légère, sûre et facile à utiliser.
2. Nos produits sont utilisés pour le levage général, le transport et d'autres travaux dans les machines de pont marin, le port, le pétrole, la foreuse, les machines d'ingénierie, l'exploitation minière, l'exploration géologique et les machines de construction, etc.
3. Les produits sont conçus et fabriqués conformément à la norme API Spec 7K « Specification for Drilling Equipment ».
4. Efficacité de démarrage et de travail élevée.
5. Fonctionnement fiable avec peu de bruit.
Composition structurelle
| Q/TY |
ARTICLE |
DESCRIPTION |
DESCRIPTION TECHNIQUE |
MATÉRIEL |
MASSE |
|
| 1 |
1 |
Plaque |
PL30 |
S355J2+N |
146.68KG |
|
| 2 |
2 |
Plaque |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Plaque |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Plaque |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Plaque |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Tube carré |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Préparation et découpe de l'acier
La découpe et le chanfreinage des matériaux doivent être réalisés par découpe thermique ou usinage.
Les bords coupés thermiquement doivent être rectifiés jusqu'au métal sain avant le soudage.
Toutes les arêtes vives, les coins et la zone de polymérisation doivent être arrondis à R=2,5 mm.
L'acier inoxydable doit être broyé, puis traité à l'acide et nettoyé avant utilisation.
Application
1. Machines marines offshore : treuil de grue pétrolière offshore, treuil d'amarrage, treuil de traction, treuil d'homme, treuil d'ancre, treuil hydraulique
2. Machines d'ingénierie : treuil à câble, grue à tour, machine d'empilage, treuil hydraulique
3. Industrie pétrolière : plate-forme de forage pétrolier, palan de tracteur pétrolier, plate-forme de reconditionnement pétrolier, treuil d'unité de pompage monté sur remorque, treuil de journalisation, etc.
4. Les machines de construction : Treuil de mur d'essuyage de bâtiment, palan d'enroulement, guindeau
5. Treuil minier : treuil de répartition, treuil de traction d'hélice, treuil de naufrage, etc.
6. Machines de grue : La machine de levage de pont, la grue à tour, la grue à portique, le treuil de grue sur chenilles
Le système LeBus est une méthode de contrôle de l'enroulement du câble métallique sur un tambour de treuil afin qu'il n'y ait aucune limite pratique au nombre de couches qui peuvent être enroulées en toute sécurité, indépendamment de la sévérité des conditions de charge et de vitesse ou des tailles de câble. et tambour.
Paramètres techniques :
La température d'essai et l'énergie d'impact Charpy V-notch doivent être conformes aux appareils de levage DNV n° 2.22.les valeurs pour les plaques dans la structure en acier soudé primaire et essentielle sont répertoriées dans le tableau ci-dessous :
| Limite d'élasticité Re(MPa) |
Épaisseur(mm) |
temp(°C) |
Énergie d'impact(J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
