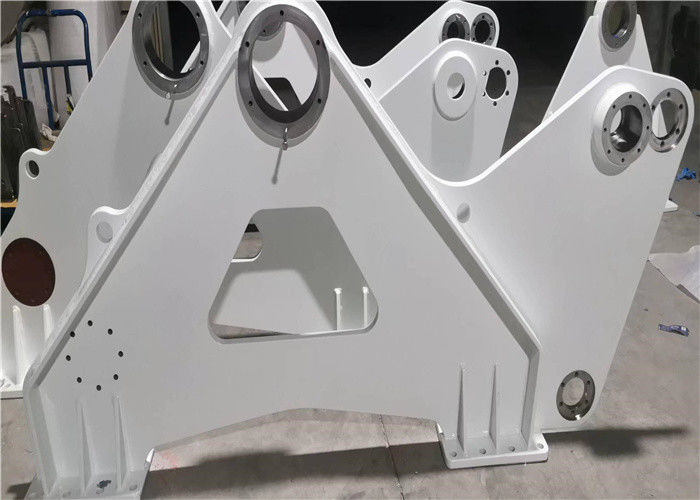

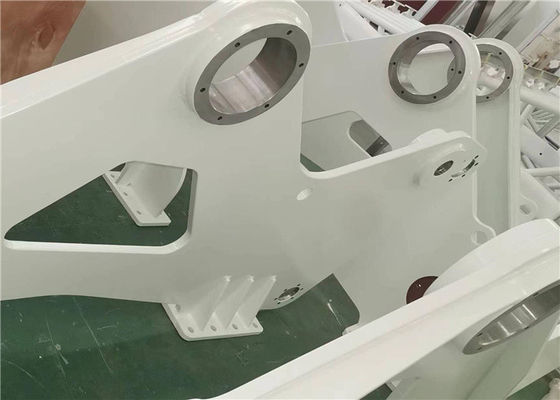

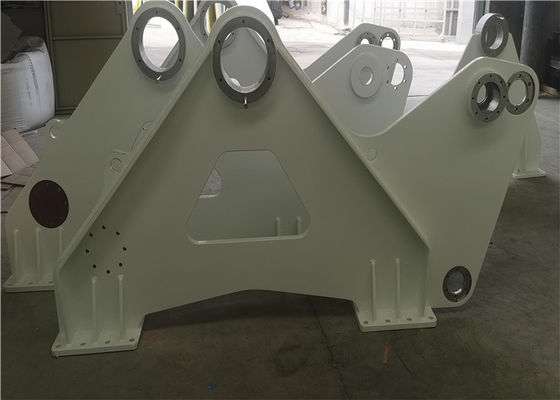

L'appui d'entraînement de Marine Crane Accessories Bracket, peut être adapté aux besoins du client
Caractéristique du produit
Nom de produit : Marine Crane Accessories Bracket - l'appui d'entraînement peut être adapté aux besoins du client
L'autre nom : Parenthèse-commande de Marine Winch.
Norme : NS-ISO 13920BF
Type de bride : câble ou fil
puissance : Electirc
couleur : Blanc bleu d'Inerthane 990
Corde : 100-1000mm
Diamètre de corde : 3-199mm
Général de tolérance : NS-ISO 13920BF
Notre société sert principalement les machines de levage, machines marines, machines de pétrole, machines de garde de l'eau, nous pouvons produire des treuils et toutes les pièces en acier pour des treuils.
D'autres caractéristiques
1. Nos produits ont les avantages de la structure compacte, léger, sûr et facile pour fonctionner.
2. Nos produits sont employés pour les travaux généraux de levage, de transport et autre dans les machines de plate-forme marines, le port, le pétrole, la machine de perceuse, les machines d'ingénierie, l'exploitation, les machines géologiques d'exploration et de construction et etc.
3. des produits sont conçus et fabriqués selon API Spec 7K « spécifications pour le matériel de forage ».
4. efficacité de fonctionnement élevée de starting&.
5. opération fiable avec peu de bruit.
Composition structurelle
| Q/TY |
ARTICLE |
DESCRIPTION |
DESCRIPTION TECHNIQUE |
MATÉRIEL |
LA MASSE |
|
| 1 |
1 |
Plat |
PL30 |
S355J2+N |
146.68KG |
|
| 2 |
2 |
Plat |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Plat |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Plat |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Plat |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Place de tube |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Préparation et coupe d'acier
La coupure et tailler des matériaux seront effectués par la coupe ou l'usinage thermique.
Thermiquement les bords de coupe seront moulus pour retentir le métal avant la soudure.
Tous les tranchants, coins et zone de traitement doivent être arrondis à R=2.5mm.
L'acier inoxydable par la terre, et puis traité à l'acide et nettoyé avant emploi.
Condition de soudure
Aucune pièce ne sera laisse unwelded à moins que clairement tsated sur le dessin, pour efiocient et facile d'accès on lui recommande que des tranchants (qui ne sont pas à dire être soudé) soient arrondis à R2.5 minimum avant d'assembler des pièces.
Paramètres de Techinical
La température d'essai et l'énergie charpy d'impact d'entaille en V seront dans l'accoradance avec des valeurs des appareils de levage de DNV No.2.22 pour des plats dans primaire et la structure métallique soudée essentielle est énumérée dans la table ci-dessous :
| Effort de fléchissement au sujet de (MPA) |
Thichness (millimètres) |
temp (°C) |
Énergie d'impact (J) |
| 355 |
6< t="">
| 0 |
34 |
| 25< t="">
| -20 |
34 |
| 50< t="">
| -40 |
41 |
| 70< t="">
| -40 |
50 |
| 690 |
6< t="">
| 0 |
46 |
| 6< t="">
| -20 |
46 |
| 50< t="">
| -40 |
46 |
