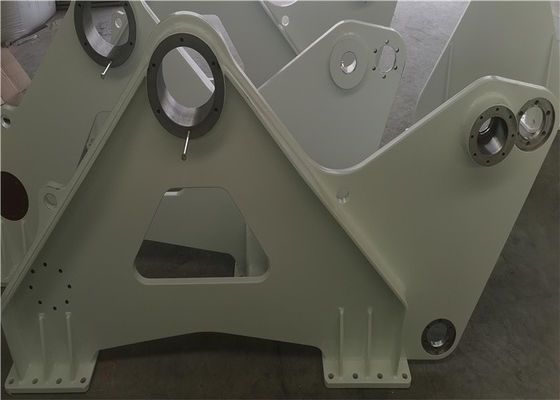

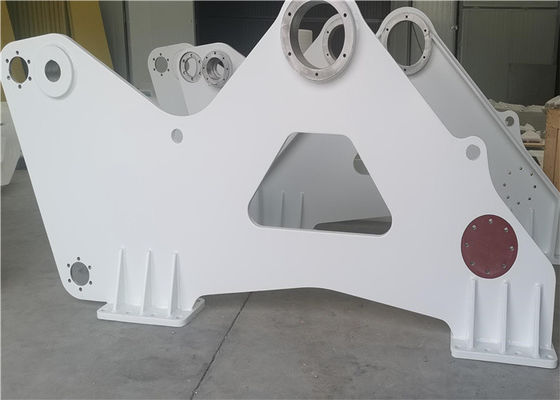

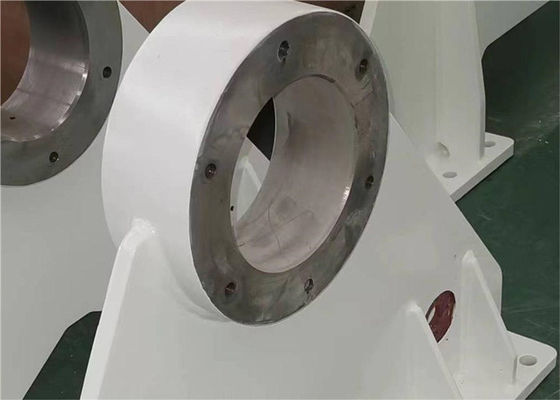

Q355D Marine Crane Equipment Parts Bracket - incidence pour la corde Lifing de treuil et vers le bas
Caractéristique du produit
Nom de produit : Q355D Marine Crane Equipment Parts Bracket - incidence pour la corde Lifing de treuil et vers le bas
L'autre nom : Parenthèse-incidence de Marine Winch.
Norme : NS-ISO 2768mK
Type de bride : câble ou fil
puissance : Electirc
couleur : Blanc bleu d'Inerthane 990
Corde : 100-1000mm
Diamètre de corde : 3-199mm
Général de tolérance : NS-ISO 2768mK
Notre société sert principalement les machines de levage, machines marines, machines de pétrole, machines de garde de l'eau, nous pouvons produire des treuils et toutes les pièces en acier pour des treuils.
D'autres caractéristiques
1. Nos produits ont les avantages de la structure compacte, léger, sûr et facile pour fonctionner.
2. Nos produits sont employés pour les travaux généraux de levage, de transport et autre dans les machines de plate-forme marines, le port, le pétrole, la machine de perceuse, les machines d'ingénierie, l'exploitation, les machines géologiques d'exploration et de construction et etc.
3. des produits sont conçus et fabriqués selon API Spec 7K « spécifications pour le matériel de forage ».
4. efficacité de fonctionnement élevée de starting&.
5. opération fiable avec peu de bruit.
Composition structurelle
| Q/TY |
ARTICLE |
DESCRIPTION |
DESCRIPTION TECHNIQUE |
MATÉRIEL |
LA MASSE |
|
| 1 |
1 |
Plat |
PL30 |
S355J2+N |
146.68KG |
|
| 2 |
2 |
Plat |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Plat |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Plat |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Plat |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Place de tube |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Condition de soudure
Aucune pièce ne sera laisse unwelded à moins que clairement tsated sur le dessin, pour efficace et facile d'accès on lui recommande que des tranchants (qui ne sont pas à dire être soudé) soient arrondis à R2.5 minimum avant d'assembler des pièces.
Condition de finition
Pour assurer à adhession suffisant pour la préparation de surface tous les bords de sarp sera arrondi à R2.5 minimum, des perles et les scories de soudure d'éclaboussure seront complètement enlevées, endommager dans les surfaces sera classé et le flux grinded, des mesures négatives d'épaisseur sont interdits.
Paramètres de Techinical :
La température d'essai et l'énergie charpy d'impact d'entaille en V seront dans l'accoradance avec des valeurs des appareils de levage de DNV No.2.22 pour des plats dans primaire et la structure métallique soudée essentielle est énumérée dans la table ci-dessous :
| Effort de fléchissement au sujet de (MPA) |
Thichness (millimètres) |
temp (°C) |
Énergie d'impact (J) |
| 355 |
6< t="">
| 0 |
34 |
| 25< t="">
| -20 |
34 |
| 50< t="">
| -40 |
41 |
| 70< t="">
| -40 |
50 |
| 690 |
6< t="">
| 0 |
46 |
| 6< t="">
| -20 |
46 |
| 50< t="">
| -40 |
46 |
