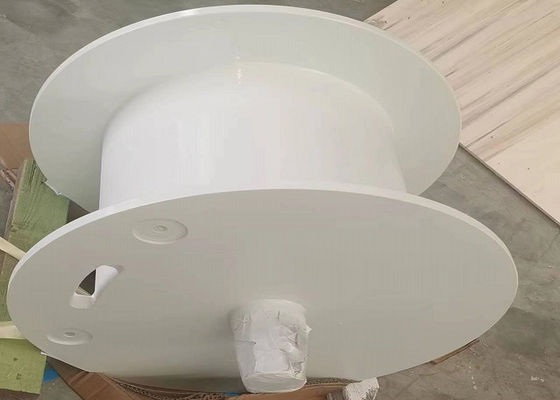

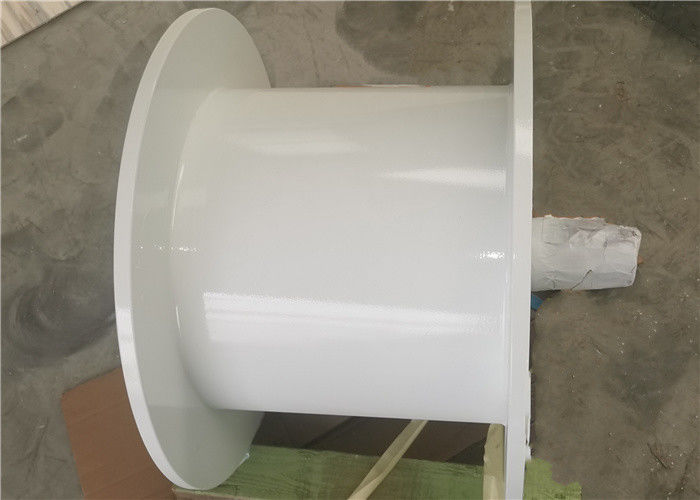

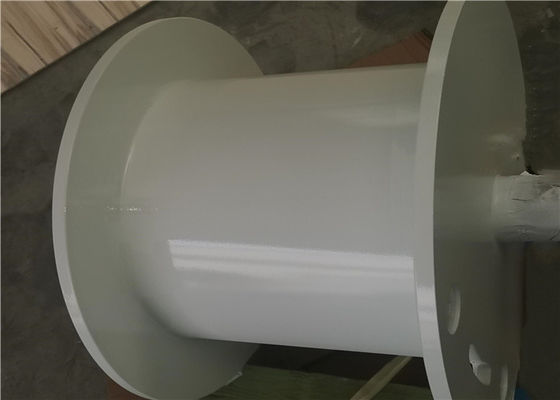

Tambour d'enroulement de câble convenable de la grue marine Q355D couvert de zinc et de peinture
Caractéristique du produit
Nom du produit : Tambour d'enroulement de câble convenable de la grue marine Q355D couvert de zinc et de peinture
Autre nom : Tambour de treuil marin.
Norme : NS-ISO 13920BF
Type d'élingue : câble ou fil
pouvoir: Electirc
couleur:Inerthane 990 Bleu blanc
Corde : 100-1000mm
Diamètre de la corde : 3-199 mm
Poids : 1 102 kg
Tolérance générale : NS-ISO 2768mK
Traitement de surface : zinc pulvérisé à chaud + apprêt + couche de finition
Notre société sert principalement des machines de levage, des machines marines, des machines pétrolières, des machines de conservation de l'eau, nous pouvons produire des treuils et toutes les pièces en acier pour treuils.
Composition structurelle
| Q/TY |
ARTICLE |
DESCRIPTION |
DESCRIPTION TECHNIQUE |
MATÉRIEL |
MASSE |
|
| 1 |
1 |
Plaque |
PL25 |
S355J2+N |
17.23KG |
|
| 2 |
2 |
Plaque |
PL20 |
S355J2+N |
319.22KG |
|
| 1 |
3 |
Plaque |
PL20 |
S355J2+N |
29.83KG |
|
| 2 |
4 |
Plaque |
PL15 |
S355J2+N |
87.67KG |
|
| 4 |
5 |
Plaque |
PL15 |
S355J2+N |
1.21KG |
|
| 1 |
6 |
Plaque |
PL15 |
S355J2H+N |
21.74KG |
|
| 1 |
7 |
Tube circulaire |
Ø546×Ø506×L790 |
S355J2+N |
205.22KG |
|
| 1 |
8 |
Barre circulaire |
Ø16×L100 |
S355J2+N |
0.13KG |
|
| 1 |
9 |
Barre circulaire |
Ø120×L230 |
S355J2+N |
20.16KG |
|
Soudageexigence
Aucune pièce ne doit être laissée non soudée à moins qu'elle ne soit clairement indiquée sur le dessin. Pour un accès efficace et facile, il est recommandé que les bords tranchants (qui ne doivent pas être soudés) soient arrondis au minimum R2,5 avant d'assembler les pièces.
Exigence de finition
Pour assurer une adhérence suffisante pour le traitement de surface, tous les bords des sarpes doivent être arrondis au minimum R2,5, les perles de soudure et les scories doivent être complètement éliminées, les dommages dans les surfaces doivent être limés et meulés à ras, les mesures d'épaisseur négatives sont interdites.
Paramètres techniques
La température d'essai et l'énergie d'impact Charpy V-notch doivent être conformes aux appareils de levage DNV n° 2.22.les valeurs pour les plaques dans la structure en acier soudé primaire et essentielle sont répertoriées dans le tableau ci-dessous :
| Limite d'élasticité Re(MPa) |
Épaisseur(mm) |
temp(°C) |
Énergie d'impact(J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
Notre compagnie
Shijiazhuang Junzhong Machinery Manufacturing Co., Ltd. a été créée en 2010 avec un capital social de 18 millions de yuans.
La société est engagée à long terme dans le système de rétraction de câbles des entreprises de production scientifiques et technologiques dans l'enroulement multicouche de câbles métalliques a une base profonde et une expérience de production.
la société a obtenu le certificat de brevet de modèle d'utilité adapté à la rainure lebus à enroulement multicouche en 2010 et a enregistré la marque LBS en 2013.
Passé la certification du système de gestion de la qualité iso9001: 2015 en 2017.
En 2018, il a passé la certification du système de gestion de la qualité des équipements d'armes GJB9001C-2017.
En 2019, l'entreprise a été identifiée comme une PME scientifique et technologique dans la province du Hebei.
Au cours des dernières années, la société avec une forte force technique, des équipements de production avancés, un système de contrôle de qualité strict, a réalisé un développement rapide.
