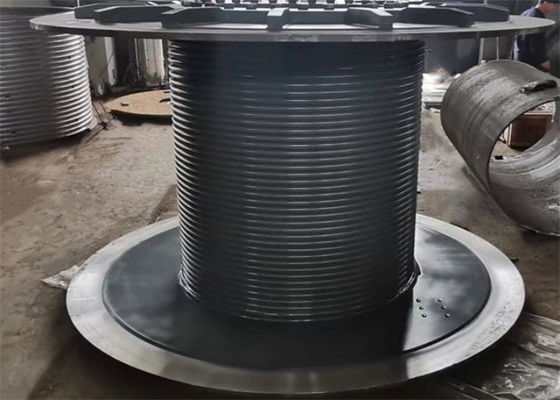

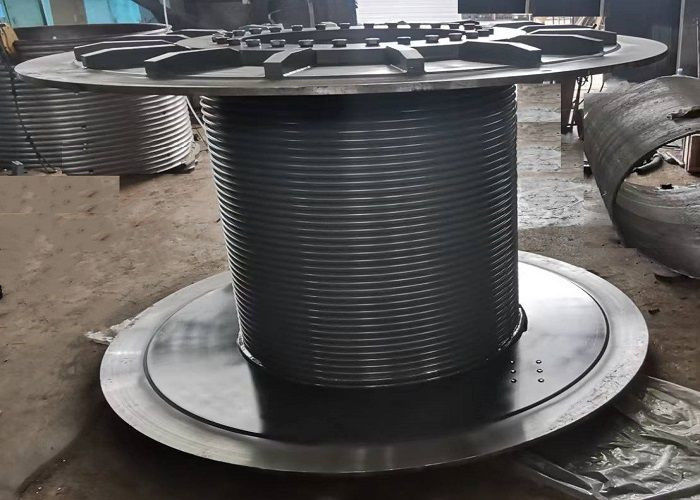

Grand tambour de treuil de grue avec rainures de Lebus enroulé câble à corde rangée automatique
Vue d'ensemble
Le tambour à treillis est une partie importante de la grue. Une extrémité de la corde de fil de fer enroulée est fixée à la prise de la corde de tambour à travers une pince à corde et l'autre extrémité.La roue de guidage de la voiture du ciel est introduite dans le groupe de poulies de chariotLe groupe de poulies est équipé de crochets, de robinets et de cordes de tuyaux de forage.La corde en acier sur le tambour réalise l'action d'enroulement et de libération de la corde par rotation positive et négative du tambourLe tambour supporte la tension rapide de la corde de fil, et la structure du tambour doit répondre à la résistance. à l'extérieur, mais aussi pour s'assurer que la corde de fil s'enroule bien.
TParamètres techniques
| Non, pas du tout. |
Diamètre du fil ((mm) |
Force de traction (KN) |
Direction de rotation |
Diamètre du tambour ((mm) |
Longueur du tambour ((mm) |
| 1 |
3 à 8 |
3 à 10 |
La main gauche, la droite. |
> 160 |
> 1000 |
| 2 |
10 à 16 |
12 à 20 |
La main gauche, la droite. |
> 320 |
> 1000 |
| 3 |
18 à 24 ans |
20 à 80 |
La main gauche, la droite. |
> 480 |
> 1000 |
| 4 |
26 à 32 |
100 à 120 |
La main gauche, la droite. |
> 640 |
> 1000 |
| 5 |
34 à 40 |
150 à 200 |
La main gauche, la droite. |
> 800 |
> 1000 |
| 6 |
42 à 50 |
240 à 400 |
La main gauche, la droite. |
> 1000 |
> 1000 |
Introduction du produit
Matériau du tambour à treillis: acier au carbone, acier allié, acier inoxydable, aluminium, acier à haute résistance, etc.
Les normes relatives aux matériaux: GB, AISI, ASME, ASTM, JIS, DIN, - Je ne sais pas.
Température ambiante: -40 ° C à + 45 ° C
Température ambiante: -40 °C à +50 °C
Type de rainure du tambour: rainures en spirale ou rainures Lebus
La direction de rotation du tambour: gauche ou droite
Méthode de traitement: Travail à la machine
Diamètre du câble: 3 mm~100 mm
Équipement de traitement: centre d'usinage CNC
Le point structurel de laLEBUSécaille
La rainure de corde à tambour du treuil à treuil adopte la forme d'une double structure de ligne cassée, et ses caractéristiques sont la rainure de corde diagonale et la rainure de corde droite apparaissent alternativement,formant ainsi deux zones de rainures de corde diagonales et deux zones de rainures de corde droites sur la surface du tambour. La soi-disant rainure de corde inclinée fait référence à la rainure de corde qui se croise en diagonale avec le bus de tambour,et la rainure de corde droite se réfère à la rainure de corde qui se croise directement avec le bus de tambour ou est parallèle à la brideLa rainure forte diagonale contrôle la hauteur de la rainure de corde, qui représente une petite proportion dans un cercle de rainure de corde.Son point de structure peut effectivement atténuer les problèmes de déformation par extrusion, le frottement mutuel et l'usure précoce du fil de fer pendant le chargement.
Le traitement et la production de la rainure de lebus peuvent être traités directement sur le tambour dans son ensemble, et peuvent également être fabriqués en un ensemble avec la rainure de corde, et fabriqués en un type divisé,enveloppé dans le tambour lisse lorsqu'il est installéLe matériau du canon de rainure de corde pliable peut être divisé en acier au carbone, acier inoxydable, acier allié, aluminium ou fibre de verre, etc.Le canon peut être fabriqué par laminage ou coulée de tôle.
Application du produit:
1. Machines de grue: le train de levage de pont, grue à tour, grue à gantry, treuil de grue à rampe
2- l'industrie pétrolière: plateforme de forage pétrolier, élévateur de tracteur pétrolier, plateforme de remise en service pétrolier, treuil de pompage monté sur remorque, treuil d'exploitation forestière, etc.
3. Machines maritimes offshore: treuil de grue pétrolière offshore, treuil d'amarrage, treuil de traction, treuil de conduite, treuil d'ancrage, treuil hydrologique
4- Les machines de construction: treuil de nettoyage de murs, élévateur à enroulement, éolienne
5- Le treuil minier: treuil d'expédition, treuil à hélices, treuil de plongée, etc.
6Machines d'ingénierie: treuil à câbles, grue à tour, pileuse, treuil hydraulique
Structure du dessin
Technique de traitement
