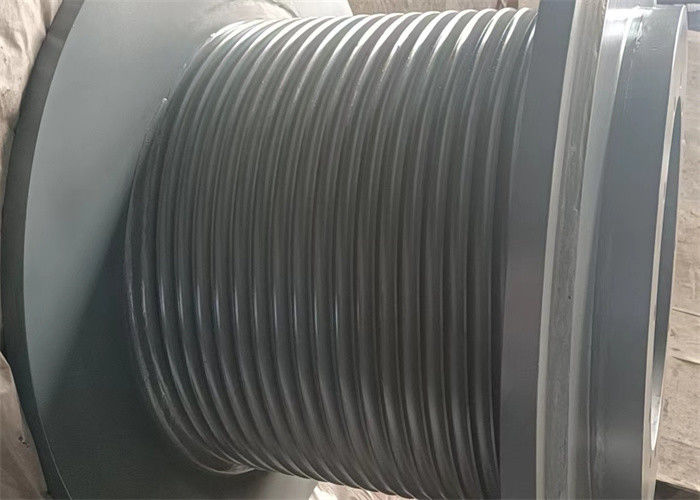

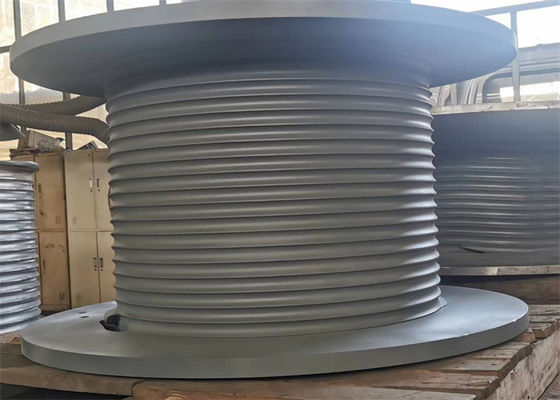

35T capacité résistante Crane Winch Drum avec des cannelures de corde de LEBUS
Lancement de produit
Matériel cannelé de tambour de treuil : Acier d'acier au carbone et allié, acier inoxydable, aluminium, acier de haute résistance, etc.
Normes matérielles : GIGAOCTET, AISI, ASME, ASTM, JIS, DIN,…
Température ambiante : -40 ° C à +45 C de °
Température ambiante de Stroage : -40 ° C à +50 C de °
Type de cannelure de tambour : Cannelures en spirale ou cannelures de Lebus
La direction de rotation du tambour : À gauche ou droit
Méthode de transformation : Travail de machine
Diamètre de câble métallique : 3 MM~100 MILLIMÈTRE
Installation de fabrication : Centre d'usinage de commande numérique par ordinateur
Types de structure
Le tambour de treuil avec la cannelure a principalement les trois types suivants de structure :
1. type de épissure. En cette structure, le corps de cannelure de corde est d'abord transformé en 4 morceaux de tuile, et puis les 4 morceaux de cannelure de tuile et de corps de tambour léger sont épissés et soudés ensemble.
2. l'intégrale, est la cannelure de corde est directement située sur le corps de tambour, la cannelure de corde et le corps de tambour en tant qu'un.
3. Le type de soudure de prise, transforment la cannelure de corde en corps de cylindre, et l'ont puis coupée en 2 morceaux de tuiles, et de prise soudant sur le corps de tambour.
Structure de produit
Composition en tambour de cannelure : Noyau de tambour, brides, axe, etc.
Traitement : Les tambours de corde avec des cannelures ont coupé directement en elles. Le tambour de treuil avec la bride, la cannelure de livres est coupé directement en corps du tambour, selon les exigences de clients, les brides sont soudés ou vis-boulonnés. la géométrie de cannelure est déterminée par la construction, le diamètre et la longueur de corde, et par application. le tambour a les dimensions de montage exigées pour les conditions de fonctionnement réelles.
Avantage de produit :
Livres ont cannelé le tambour, ont résolu le problème du bobinage de câble métallique.
Comparé au tambour (lisse) sans fil ordinaire de cannelure et au tambour hélicoïdal de cannelure de corde, livres de cannelure de corde a des avantages évidents dans le câble métallique multicouche bobinant, livres de système spécial de cannelure rend le bobinage du câble métallique lisse, et la charge de chaque couche a également distribué, prolonger la durée de vie de la corde, réduire les dommages de câble métallique, améliore la sécurité du fonctionnement de l'équipement, et réduit le problème de l'arrêt de matériel mécanique pour changer la corde.
Paramètres techniques
| Non : |
Diamètre de fil (millimètres) |
Tirant la force (KN) |
Direction de rotation |
Diamètre de tambour (millimètres) |
Longueur de tambour (millimètres) |
| 1 |
3~8 |
3~10 |
À gauche, droit |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
À gauche, droit |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
À gauche, droit |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
À gauche, droit |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
À gauche, droit |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
À gauche, droit |
>1000 |
<1000> |
Application de produit :
machines d'a.Crane : La machine de pont, la grue à tour, la grue de portique, treuil de la grue de chenille de levage, etc.
b, l'industrie pétrolière : La plate-forme de forage de forage de pétrole, grue de tracteur de pétrole, installation de workover de pétrole, remorque a monté le treuil de dispositif de pompage, le treuil de notation, etc.
machines marines de c.Offshore : Treuil en mer de grue de pétrole, treuil d'amarrage, treuil de traction, treuil de transport des personnes, treuil d'ancre, treuil hydraulique, etc.
D. Les machines de construction : Treuil de mur de chiffon, grue d'enroulement, guindeau, etc. de construction
e. machines d'ingénierie : Treuil de câble, grue à tour, empilant la machine, le treuil hydraulique, etc.
f. treuil d'exploitation : Expédiant le treuil, Appui-tirant le treuil, le treuil de descente, etc.
Structure d'ensemble du dessin
Technique de traitement
