Manche de tambour cannelé LBS en acier Q355B 50° pour droitier pour opérations minières et forestières

Manche de tambour cannelé LBS en acier Q355B 50° pour droitier pour opérations minières et forestières Description

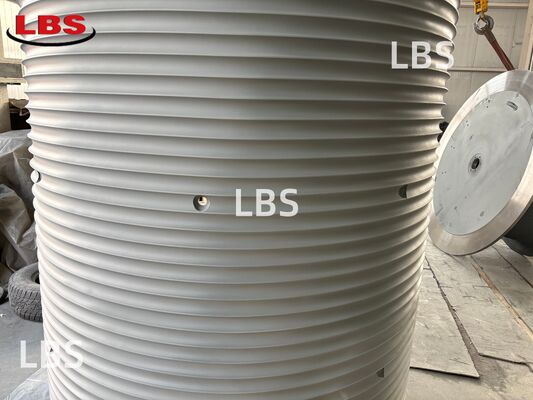

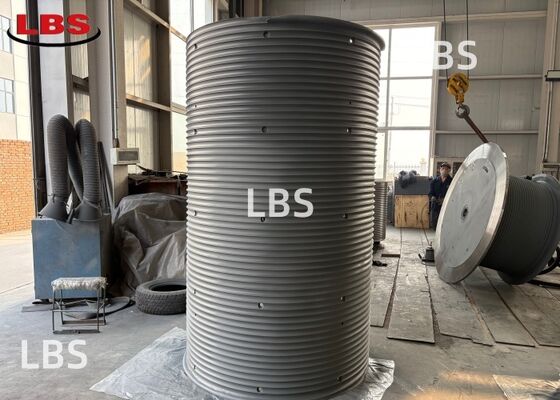

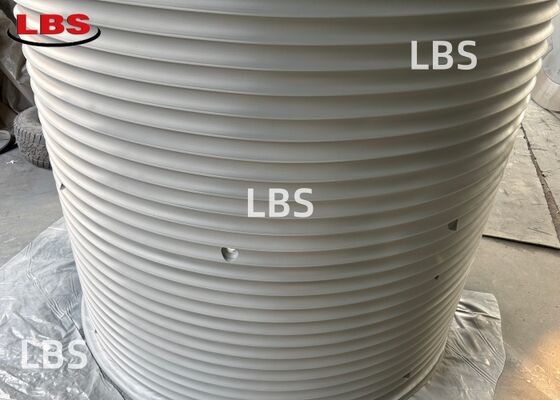

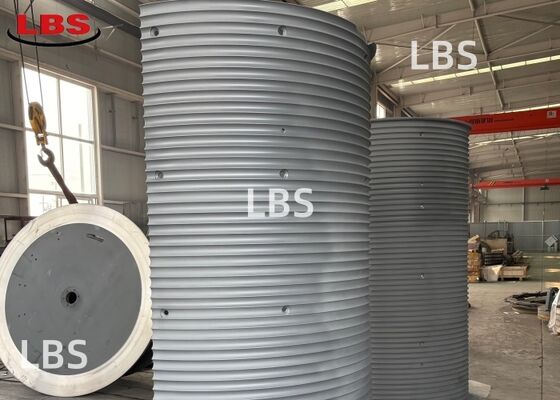

    Conçu pour les systèmes de câbles métalliques de 41 mm qui exigent une capacité de stockage exceptionnelle, ce manchon de tambour cannelé Lebus (modèle LBSS-DN41-D1440-L2365) offre une longueur totale de câble de 3400 mètres répartie sur 11 couches d'enroulement. Le manchon comporte 56,5 spires usinées avec précision avec un angle d'inclinaison de 50° vers la droite, garantissant un enroulement multicouche contrôlé qui élimine le chevauchement et l'écrasement du câble. Les paramètres géométriques clés comprennent un diamètre de fond de gorge de 1440 mm et une distance de centre de câble de première couche de 1481 mm, tous deux calculés pour maintenir un angle de bride constant tout au long du cycle d'enroulement. La fixation sécurisée est assurée par six vis à tête creuse à empreinte hexagonale M20, permettant un montage robuste et un remplacement simple sur site si nécessaire.

Manche de tambour cannelé LBS en acier Q355B 50° pour droitier pour opérations minières et forestières Paramètres

Manche de tambour cannelé LBS en acier Q355B 50° pour droitier pour opérations minières et forestières Caractéristiques

    Ce qui distingue ce manchon de tambour, c'est sa remarquable capacité de stockage de câble : 3400 mètres de câble métallique de 41 mm répartis sur 56,5 spires et 11 couches d'enroulement. Une telle capacité est particulièrement adaptée aux opérations offshore en eaux profondes et aux scénarios de levage à longue portée. La géométrie de la gorge intègre un segment de transition de 55° qui guide en douceur le câble à travers les zones de croisement, flanqué de sections parallèles de 35° qui maintiennent un siège de câble stable pendant l'enroulement continu. Le pas de 41,85 mm est précisément adapté au diamètre de câble de 41 mm, offrant un dégagement optimal qui minimise la chaleur de friction et l'usure. L'installation boulonnée à l'aide de six vis à tête creuse à empreinte hexagonale M20, combinée à un espace de coupe de 4 à 6 mm, simplifie le montage et le démontage lors de la maintenance programmée.

Manche de tambour cannelé LBS en acier Q355B 50° pour droitier pour opérations minières et forestières Applications

    Ce manchon de tambour à haute capacité est spécialement conçu pour les treuils d'amarrage offshore, les systèmes d'exploration en eaux profondes et les grues de port à grande échelle où une longueur de câble étendue est une exigence critique. La capacité de 3400 mètres en fait un choix idéal pour les navires flottants de production, de stockage et de déchargement (FPSO), dont les systèmes de treuil doivent accueillir des longueurs de câble substantielles pour un maintien en position précis. Dans les treuils miniers et les grues de levage lourd qui dépendent d'un enroulement sur 11 couches, le profil de gorge Lebus garantit des performances d'enroulement constantes sur toute la profondeur de la bande. Pour les opérateurs qui ont besoin d'une chemise de tambour durable et réparable qui combine un volume de stockage exceptionnel avec un guidage de câble de précision, ce manchon offre une fiabilité éprouvée dans les environnements marins et industriels.
