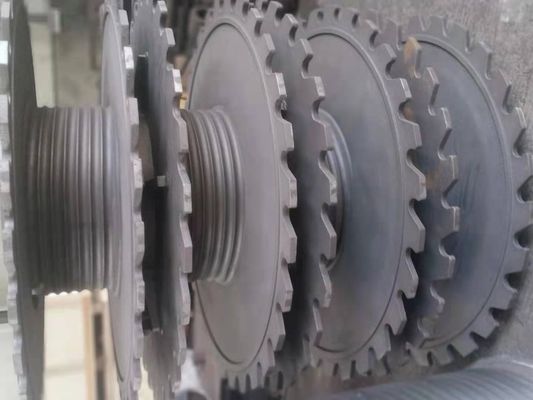

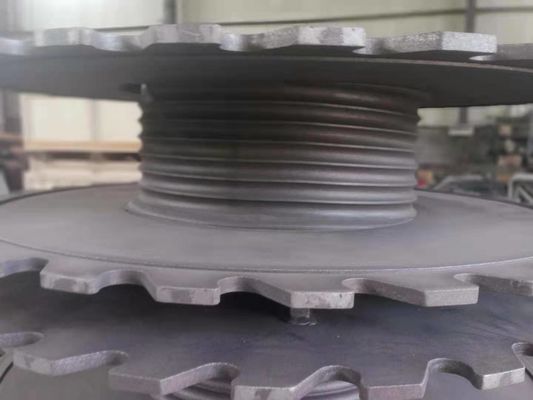

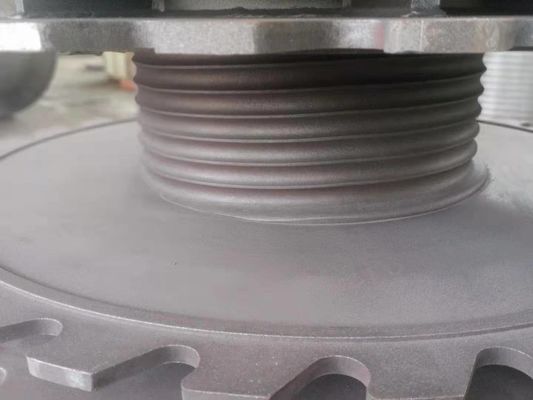

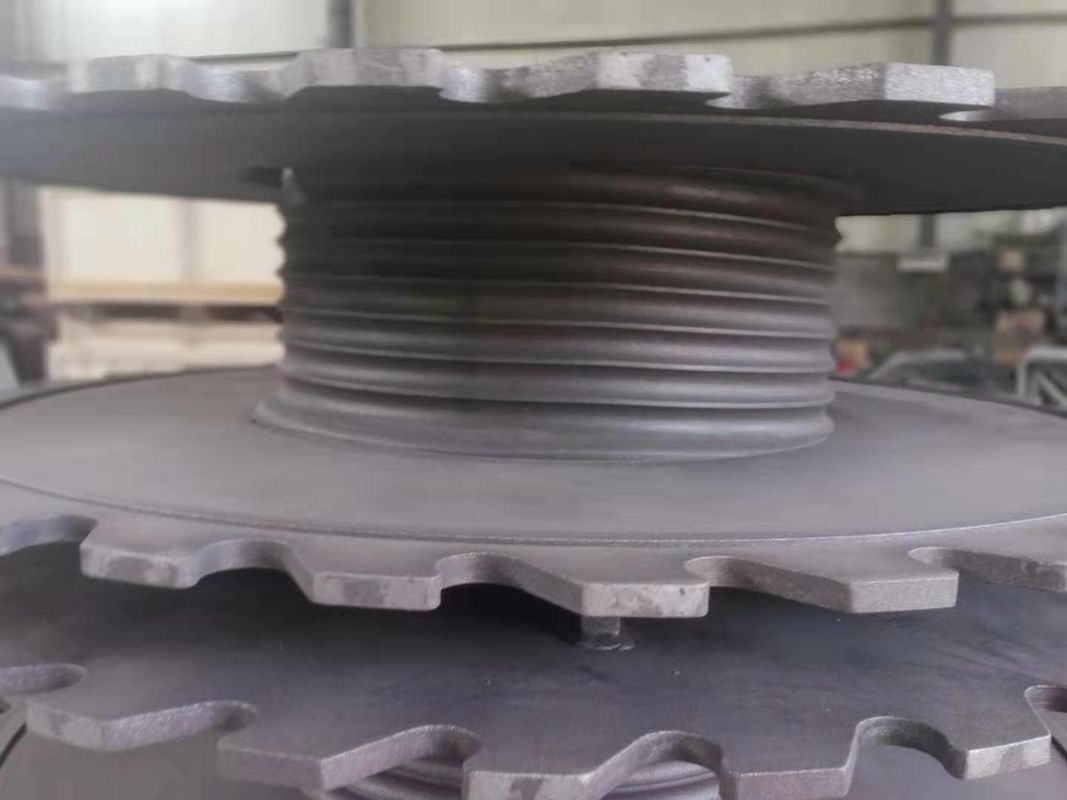

Câble métallique d'acier au carbone levant le tambour simple de Lebus Grooved Winch de modèle

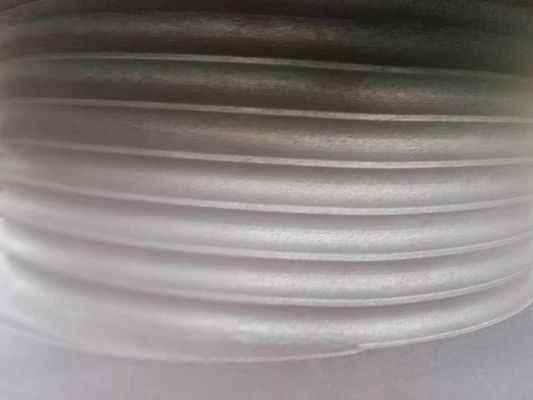

Introduction cannelée de tambour de treuil

Le dispositif comporte un corps de tambour encoché, une cannelure de corde est traitée sur le corps de tambour encoché, une cannelure s'élevante primaire et une cannelure s'élevante secondaire sont ouvertes sur le corps de tambour encoché, et l'angle s'élevant de la cannelure s'élevante primaire est de 0 ° au ° 72, le point final s'élevant de la cannelure s'élevante primaire est le point de départ de la cannelure s'élevante secondaire. Le modèle d'utilité réalise la manière d'éviter du désordre de corde et mordre de corde de la corde de fil d'acier provoquée par l'erreur de soudure, simplifie la technologie transformatrice et épargne le coût de traitement. Le modèle d'utilité surmonte la déformation du corps de tambour existant traité après assemblée et la soudure, ayant pour résultat l'asymétrie des centres aux deux extrémités du corps de tambour, en même temps, là sont quelques insuffisances qui ne peuvent pas garantir l'exactitude de lancement de fil et la force de surface de fil

États de service de cannelure de Lebus

1. Les brides du tambour seront perpendiculaires pour battre du tambour du mur à toutes les conditions, même sous la charge.

2. La corde doit être gardée sous la tension en cours de bobinage de sorte que la corde soit écrasée contre le mur de cannelure. Quand le bobinage ne peut pas remplir cette condition, un rouleau de presse sera utilisé. On lui recommande généralement que la tension de la corde devrait être au moins contrainte de rupture de 2% ou charge de travail de 10%.

3. La gamme d'angle de flotte devrait ne généralement jamais être plus de 1,5 degrés et moins de 0,25 degrés.

4. Quand le câble métallique libéré du tambour circule la poulie, le centre de la poulie devrait être sur le centre du tambour.

5. La corde doit être maintenue ronde, non lâche, même sous la charge maximum.

6. La corde doit être structure d'anti-rotation.

7. Veuillez mesurer le changement du diamètre de corde sous la charge différente.

Avance

Comparé au général a non cannelé le tambour (lisse) et le tambour cannelé par spirale, les douilles cannelées de tambour métallique a des avantages évidents dans l'enroulement ordonné de la corde multicouche de fil d'acier. Livres de double de pli cannelure de corde rend l'enroulement de la corde de fil d'acier plus lisse et la charge entre les couches est également distribuée, réduit l'enroulement et la corde irréguliers et désordonnés mordant en cours de disposition de corde de fil d'acier, réduit les dommages de la corde de fil d'acier, prolonge la durée de vie de la corde de fil d'acier, améliore la sécurité de l'opération d'équipement, et évite la période d'arrêt du matériel mécanique due au remplacement désordonné de corde

spécification technique

Composition en tambour de cannelure : Noyau de tambour, brides, axe, etc.
Traitement : Les tambours de corde avec des cannelures ont coupé directement en elles. Le tambour de treuil avec la bride, la cannelure de livres est coupé directement en corps du tambour, selon les exigences de clients, les brides sont soudés ou vis-boulonnés. la géométrie de cannelure est déterminée par la construction, le diamètre et la longueur de corde, et par application. le tambour a les dimensions de montage exigées pour les conditions de fonctionnement réelles.
