Winch électrique de 10 tonnes équipé d'un dispositif de bobinage utilisé dans les équipements de levage et de traction
L'avantage des manches de tambour
Lorsque la peau de clôture à tambour de type fractionné est installée, la pochette de peau de clôture à tambour fractionnée est enveloppée sur le tambour lisse sans fente et est étroitement reliée au tambour par des boulons ou un soudage,de sorte que la surface lisse d'origine du tambour à l'extérieur de la surface devient la forme de levure de corde double pliable, ce qui est pratique pour l'application de la modification du treuil ou le remplacement du tambour.
Équipement de production
Notre usine dispose de plus de 2000 ensembles d'équipements de pointe tels que la coulée, la forge, le traitement des engrenages, l'estampage des tôles, le rivetage, le traitement thermique et le traitement mécanique.le centre d'usinage allemand CW1000, centre d'usinage CNC à quatre axes, centre d'usinage de liaison à cinq axes, poinçonneur CNC, grande machine de meulage à engrenages à pédale CNC, grande machine de forage et de fraisage CNC, soudage sous vide à faisceau d'électrons,Robot de soudage CNC et machine à rouleaux 80 et autres équipements de traitement avancés.
Paramètres techniques
| Non, pas du tout. | Diamètre du fil ((mm) | Force de traction (KN) | Direction de rotation | Diamètre du tambour ((mm) | Longueur du tambour ((mm) |
1
| 3 à 8 | 3 à 10 | La main gauche, la droite. | > 160 | > 1000 |
2
| 10 à 16 | 12 à 20 | La main gauche, la droite. | > 320 | > 1000 |
3
| 18 à 24 ans | 20 à 80 | La main gauche, la droite. | > 480 | > 1000 |
4
| 26 à 32 | 100 à 120 | La main gauche, la droite. | > 640 | > 1000 |
5
| 34 à 40 | 150 à 200 | La main gauche, la droite. | > 800 | > 1000 |
6
| 42 à 50 | 240 à 400 | La main gauche, la droite. | > 1000 | > 1000 |
Résumé
Nom du produit | Tambour de treuil à câble |
Quantité de tambour | Unique ou double |
Conception de la batterie | Faisceau LBS ou Faisceau spirale |
Matériel | Les aciers inoxydables au carbone et aux alliages |
Taille | Personnalisation |
Portée d'application | Construction exploitation du terminal minier |
Source d'énergie | électriques et hydrauliques |
Capacité des câbles | 100 à 300 m |
Caractéristiques du produit:

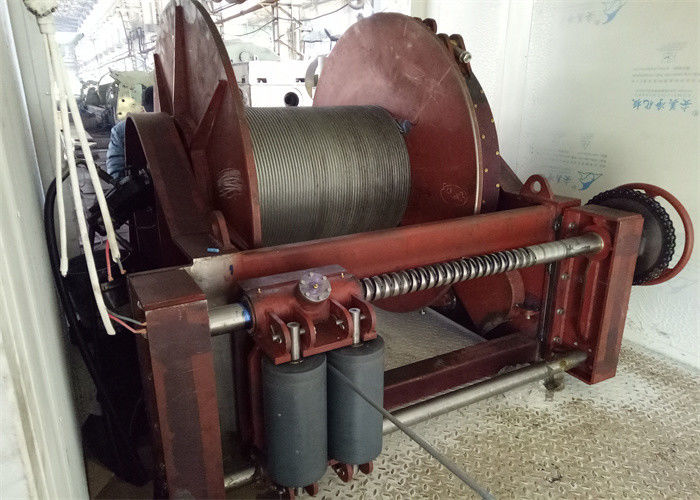

1. Le treuil électrique à câble en acier avec système de bobine
2Un arrangement automatique de la corde peut être réalisé
3- Structure compacte et conception raisonnable
4. Gardez la tension du fil de fer serré pour les treuils et les grues
5La machine à bobiner peut fournir une force de retour sur la corde pour maintenir la corde une force de tension.La machine à bobiner et son HPU sont amovibles

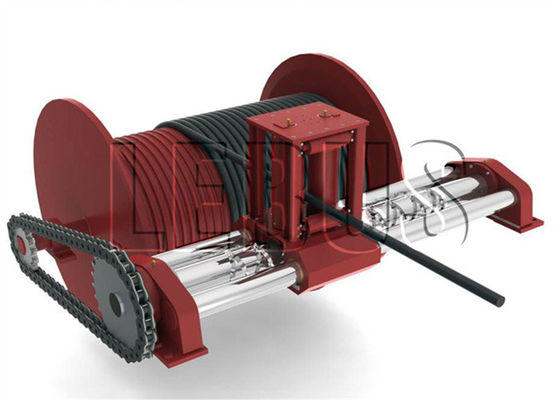

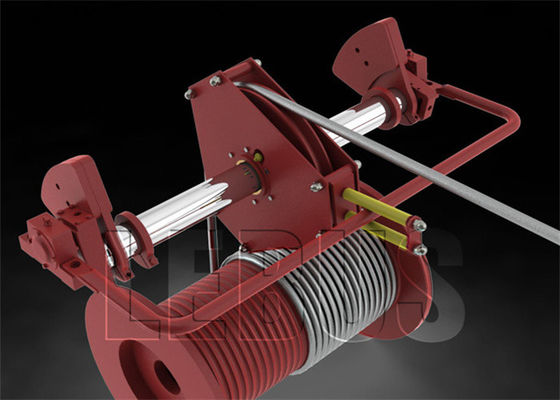

Dispositif de bobinage:
1Le dispositif d'enroulement de la corde du treuil (treuil de l'appareil de remorquage) adopte le principe d'une double vis tournante pour entraîner la roue de la corde à avancer et à reculer.facile à utiliser, sûre et fiable.
2Le dispositif d'arrangement du treuil du treuil se compose de six parties, à savoir la partie de sortie de puissance, la boîte de transmission, l'embrayage, la partie de manche en spirale, la partie de support de la corde et la base.
3. Dans le processus d'installation, ne nécessite aucune partie de la transformation du treuil, seulement besoin d'installer l'engrenage extérieur sur le côté du moteur du treuil, la puissance de la sortie du moteur.
Principe de conduite:
Le tambour du treuil - boîte de vitesses - rotation de la manche de vis - mouvement réciproque de la roue de la corde.
