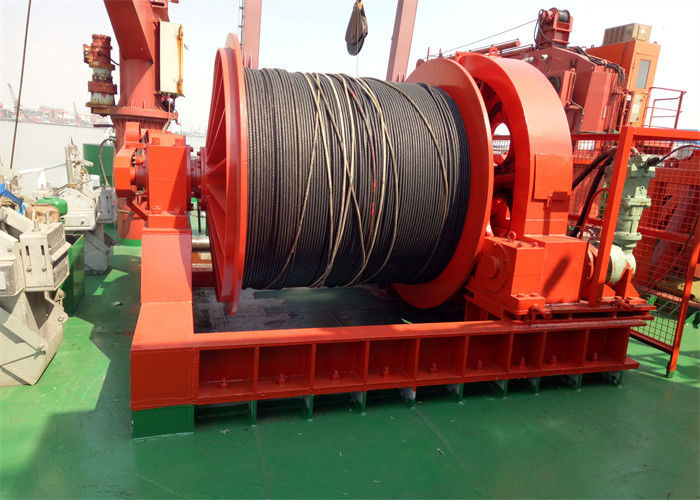

Treuil à basse vitesse d'énergie hydraulique de câble métallique avec le fichier SPOOL
Treuil avec mettre le concept en commun de dispositif

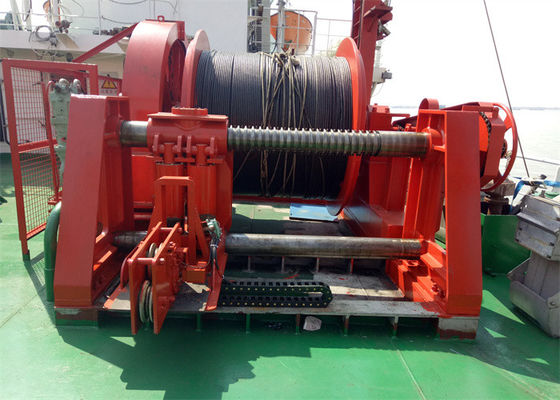

Le fichier SPOOL est une part importante de treuil de stockage de câble. Les câbles de guide sont ordonnés disposé sur le tambour du treuil de stockage de câble. Il se compose principalement de vis, de rétracteur de corde et de poutre porteuse. La vis du tambour de câble et du poseur de câble tourne synchroniquement par le dispositif d'entraînement à chaînes. La vis est fil bidirectionnel et l'avance est le diamètre du câble. Le rétracteur de corde se compose d'un petit rouleau, d'une cloison de poulie, d'une poulie et d'un écrou de glisseur, montés sur la poutre de rapport par un petit rouleau. La rotation de la vis bidirectionnelle fait déplacer l'écrou de glisseur à gauche et à droite le long de l'axe de la vis avec le rétracteur pour guider le câble. Afin d'éviter de plier la déformation de la vis sous la pression excessive, la poutre porteuse a été analysée par la force et la méthode d'élément fini, et sa force et rigidité ont été calculées pour répondre aux exigences.
Équipement de produit
Notre usine a plus de 2000 ensembles d'équipement avancé tels que le moulage, la forge, la vitesse traitant, estampillage de tôle, rivetage, traitement thermique et traitement mécanique. Ces dernières années, le centre d'usinage de l'Allemagne CW1000, centre d'usinage d'axe de la commande numérique par ordinateur quatre, de tringlerie de cinq axes, poinçon de commande numérique par ordinateur, grande machine de meulage de fraisage de vitesse de commande numérique par ordinateur, grand sondage de plancher de commande numérique par ordinateur et fraiseuse, soudure par faisceau d'électrons de vide, machine de robot de soudure de commande numérique par ordinateur et de 80 petits pains et toute autre installation de fabrication avancée.
Paramètres techniques
|
Non :
|
Diamètre de fil (millimètres) |
Tirant la force (KN) |
Direction de rotation |
Diamètre de tambour (millimètres) |
Longueur de tambour (millimètres) |
|
1
|
3~8 |
3~10 |
À gauche, droit |
>160 |
<1000>
|
|
2
|
10~16 |
12~20 |
À gauche, droit |
>320 |
<1000>
|
|
3
|
18~24 |
20~80 |
À gauche, droit |
>480 |
<1000>
|
|
4
|
26~32 |
100~120 |
À gauche, droit |
>640 |
<1000>
|
|
5
|
34~40 |
150~200 |
À gauche, droit |
>800 |
<1000>
|
|
6
|
42~50 |
240~400 |
À gauche, droit |
>1000 |
<1000>
|
Aperçu
|
Nom de produit
|
Tambour de treuil de câble |
|
Quantité de tambour
|
Simple ou double |
|
Conception de tambour
|

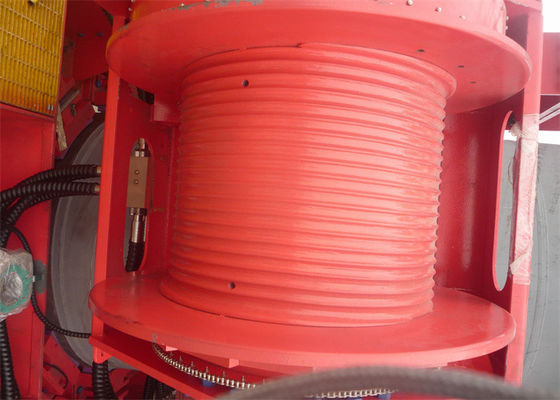

Livres de cannelure ou cannelure en spirale |
|
Matériel
|
Aciers inoxydables et alliés de carbone |
|
Taille
|
Personnalisation |
|
Chaîne d'application
|
Opération terminale d'exploitation de construction |
|
Source d'énergie
|
Électrique et hydraulique |
|
Capacité de corde
|
100~300M |
Caractéristiques du produit :
1. Treuil électrique de corde de fil d'acier avec le système de bobinage
2. La disposition automatique de corde peut être réalisée
3. Structure compacte et conception raisonnable
4. Maintenez tendre du câble métallique serré pour des treuils et des grues
5. La machine de bobinage peut assurer une force de dos sur la corde pour garder la corde une force de tension. La machine de bobinage et ses HPU sont removeable
Fichier SPOOL :
1. Le dispositif d'enroulement de corde du treuil (treuil de fichier SPOOL) adopte le principe de la double vis tournante pour conduire la roue de corde pour se déplacer dans les deux sens, il est dispositif de transmission mécanique, facile à utiliser, sûr et fiable.
2. La corde de treuil s'chargeant du dispositif se compose de six parts, à savoir, de pièce de puissance de sortie, de boîte de transmission, d'embrayage, de pièce en spirale de douille, de pièce de corde et de base de soutien.
3. Dans la procédure d'installation, n'exige pas toute partie de la transformation du treuil, doit seulement installer la vitesse externe du côté de moteur de treuil, la puissance de la sortie de moteur.
Principe d'entraînement :
Tambour de treuil - réducteur de transmission - rotation de douille de vis - roue de corde échangeant le mouvement.
Introduction de société
Notre première introduction de société de technologie de pointe ici et ailleurs, après des années de recherche et développement et d'amélioration, dans le domaine multicouche de levage de corde de rangée de câble métallique de machines a fait une percée importante,
En 2010, la société a obtenu le brevet de production de double tambour se pliant de cannelure de corde, et a fondé sa propre marque - livres. Actuellement, la société a formé un mûr et stable, mode de production de serializedproduct.
