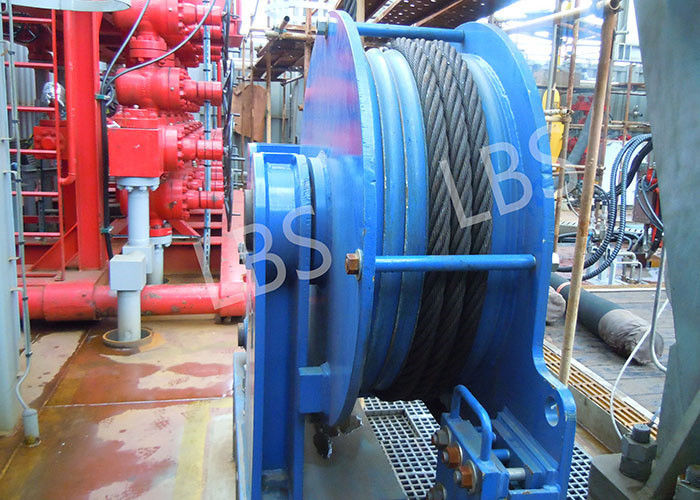

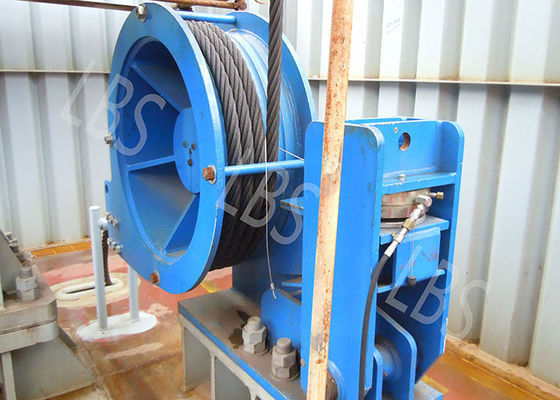

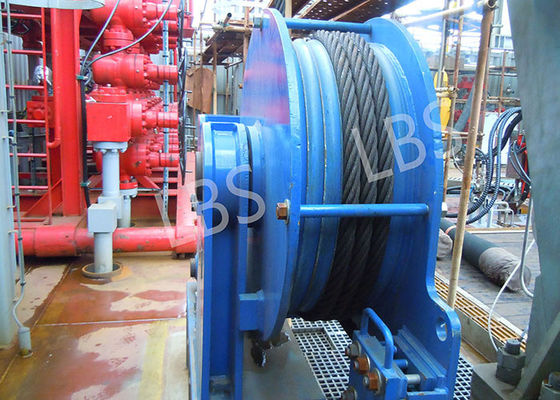

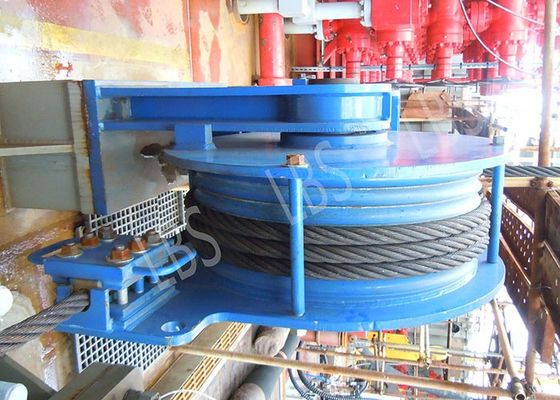

Machine de treuil de corde de 30 Ton Double Drum Electric Wire avec le fichier SPOOL

1. Treuil électrique de corde de fil d'acier avec le système de bobinage

2. La disposition automatique de corde peut être réalisée

3. Structure compacte et conception raisonnable

4. Maintenez tendre du câble métallique serré pour des treuils et des grues

5. La machine de bobinage peut assurer une force de dos sur la corde pour garder la corde une force de tension. La machine de bobinage et ses HPU sont removeable

1. Le dispositif d'enroulement de corde du treuil (treuil de fichier SPOOL) adopte le principe de la double vis tournante pour conduire la roue de corde pour se déplacer dans les deux sens, il est dispositif de transmission mécanique, facile à utiliser, sûr et fiable.

2. La corde de treuil s'chargeant du dispositif se compose de six parts, à savoir, de pièce de puissance de sortie, de boîte de transmission, d'embrayage, de pièce en spirale de douille, de pièce de corde et de base de soutien.

3. Dans la procédure d'installation, n'exige pas toute partie de la transformation du treuil, doit seulement installer la vitesse externe du côté de moteur de treuil, la puissance de la sortie de moteur.

Tambour de treuil - réducteur de transmission - rotation de douille de vis - roue de corde échangeant le mouvement.



Concept de bobinage

Le fichier SPOOL est une part importante de treuil de stockage de câble. Les câbles de guide sont ordonnés disposé sur le tambour du treuil de stockage de câble. Il se compose principalement de vis, de rétracteur de corde et de poutre porteuse. La vis du tambour de câble et du poseur de câble tourne synchroniquement par le dispositif d'entraînement à chaînes. La vis est fil bidirectionnel et l'avance est le diamètre du câble. Le rétracteur de corde se compose d'un petit rouleau, d'une cloison de poulie, d'une poulie et d'un écrou de glisseur, montés sur la poutre de rapport par un petit rouleau. La rotation de la vis bidirectionnelle fait déplacer l'écrou de glisseur à gauche et à droite le long de l'axe de la vis avec le rétracteur pour guider le câble. Afin d'éviter de plier la déformation de la vis sous la pression excessive, la poutre porteuse a été analysée par la force et la méthode d'élément fini, et sa force et rigidité ont été calculées pour répondre aux exigences.



Forme de structure

Le treuil convertit l'énergie électrique en énergie mécanique par le moteur, c.-à-d., le rotor du moteur tourne la sortie, par la ceinture de triangle, axe, vitesse, et puis conduit le tambour pour tourner après la décélération. La bobine enroule le câble métallique 7 et des passages par le bloc de poulie pour faire l'ascenseur de crochet de grue ou pour laisser tomber la charge Q, change l'énergie mécanique en travail mécanique, et accomplit le chargement de transport vertical et travail de déchargement de la charge



Notre première introduction de société de technologie de pointe ici et ailleurs, après des années de recherche et développement et d'amélioration, dans le domaine multicouche de levage de corde de rangée de câble métallique de machines a fait une percée importante,

En 2010, la société a obtenu le brevet de production de double tambour se pliant de cannelure de corde, et a fondé sa propre marque - livres. Actuellement, la société a formé un mûr et stable, mode de production de serializedproduct.
