Adapté aux besoins du client tambour cannelé ou lisse pour le treuil avec le fichier SPOOL

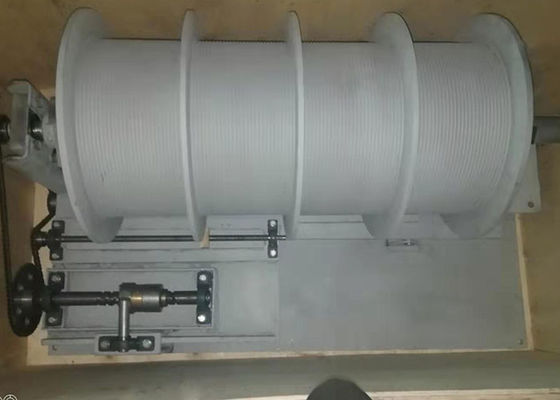

Le fichier SPOOL est une part importante de treuil de stockage de câble. Les câbles de guide sont ordonnés disposé sur le tambour du treuil de stockage de câble. Il se compose principalement de vis, de rétracteur de corde et de poutre porteuse. La vis du tambour de câble et du poseur de câble tourne synchroniquement par le dispositif d'entraînement à chaînes. La vis est fil bidirectionnel et l'avance est le diamètre du câble. Le rétracteur de corde se compose d'un petit rouleau, d'une cloison de poulie, d'une poulie et d'un écrou de glisseur, montés sur la poutre de rapport par un petit rouleau. La rotation de la vis bidirectionnelle fait déplacer l'écrou de glisseur à gauche et à droite le long de l'axe de la vis avec le rétracteur pour guider le câble. Afin d'éviter de plier la déformation de la vis sous la pression excessive, la poutre porteuse a été analysée par la force et la méthode d'élément fini, et sa force et rigidité ont été calculées pour répondre aux exigences.
